VHM-008 Pil Akü Şarj - Deşarj Devresi
VHM-008 Pil Akü Şarj - Deşarj Devresi

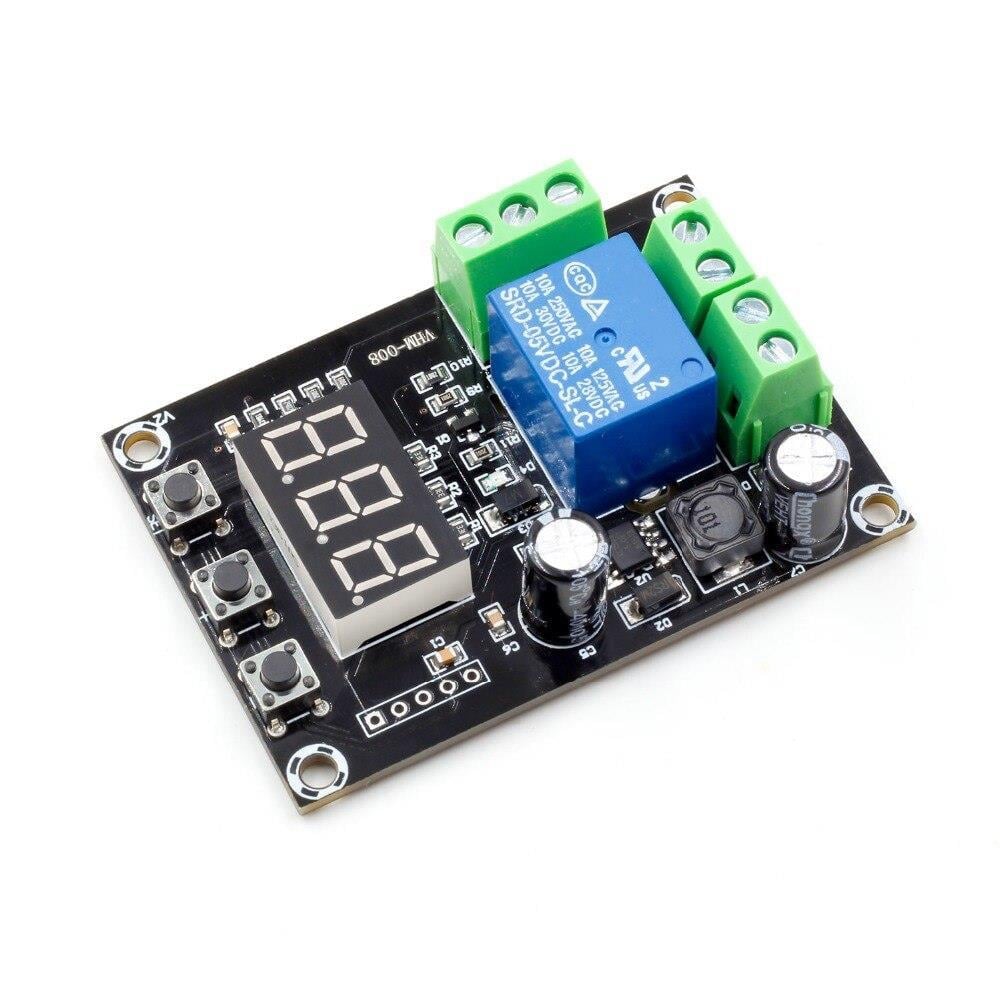

VHM-008 şarj ve deşarj devresi, şarj edilebilir ürünlerinizi (pil, akü vs) korunaklı bir şekilde şarj etmenize olanak sağlayan röleli bir devredir. Üst ve alt voltaj değerleri girilerek belirlenen volt değerleri dışına çıkıldığında üzerinde yer alan röleyi kapatarak pilinizi korumanıza olanak sağlayan bu ürünün pek çok fonksiyonu bulunmaktadır. Üzerinde yer alan röle 30VDC 10A dc voltaja, 250VAC 10A ac voltaja dayanım sağlamaktadır.
Devre üzerinde yer alan SET, +, - butonları ile kolaylıkla fonksiyonlar arasında geçiş yapılabilmektedir. Ürün aynı zamanda voltaj ölçer voltmetre olarak kullanılabilmektedir. Devre besleme voltajı 6-40VDC arasıdır.
Ürün Modları:
P0 modu içerisinde U, P, C ve F modları bulunmaktadır.
U: U modu seçildiğinde ürün voltmetre olarak kullanılabilmektedir. V Test uçlarından girilen voltaj değeri doğrudan panel üzerinde yer alan ekranda görüntülenebilmektedir.
P: Alt ve Üst Voltaj değeri koruması ile şarj etme
C: Belirlenen süre kadar şarj etme modu
F: Belirlenen süre kadar deşarj etme modu
P1: Alt voltaj değeri
P2: Üst voltaj değeri
P3: Şarj yada deşarj süresi
Besleme Sınırları
6V için: 6-7.2V
12V için: 12-14.4V
24V için: 24-28.8V
36V için: 36-46.8V
48V için: 48-57.6V
72V için: 72-86.4V
