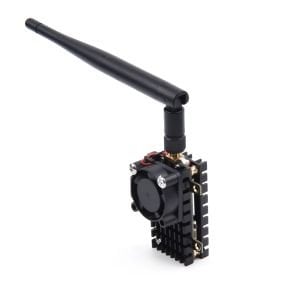

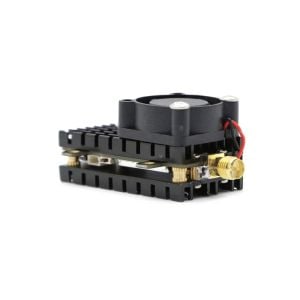

TS582000 5.8G 2000MW Video ve Ses Gönderici 20KM Mesafe
Güç vermeden önce anteni bağladığınızdan emin olun, aksi takdirde ürün yanacaktır!
1. Temel parametreler:
-Ağırlık: 33g (antensiz)

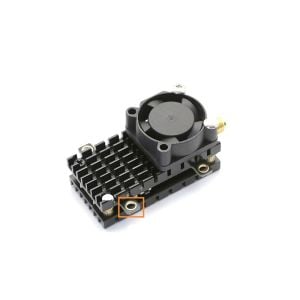

-Boyutlar (L * W * T):50*25*27mm, SMA dışbükey 10mm. Sabitleme delikleri 30.5*30.5mm aralık.
-Çalışma gerilimi: DC7V-36V(2s-8s)
-Çalışma akımı: 12v durumda 800MA ± 100MA
-Maksimum güç tüketimi: 10 watt
-RF iletim gücü: 33dbm'den (2.0 watt) daha büyük
-64 çalışma kanalı, buton seçilebilir ayarlar
-4 güç seviyesi, buton seçilebilir ayarlar
-5.8GHz video iletim verici (PAL ve NTSC ile uyumlu) kompakt yapısı, küçük boyutu, yüksek iletim gücü
-Büyük ölçekli entegre devreler ve otomotiv dereceli bileşenler kullanarak, yüksek güvenilirlik
Dahili frekans faz kilitli döngü, düşük harmonik radyasyon, yüksek güvenilirlik, dijital faz kilitli döngü devresi kullanarak kararlılık, sıcaklık kayması fenomeni yok.
-Destek TBS protokolü osd ayar parametresi.
Güç kanalı düğmesi nasıl kullanılır

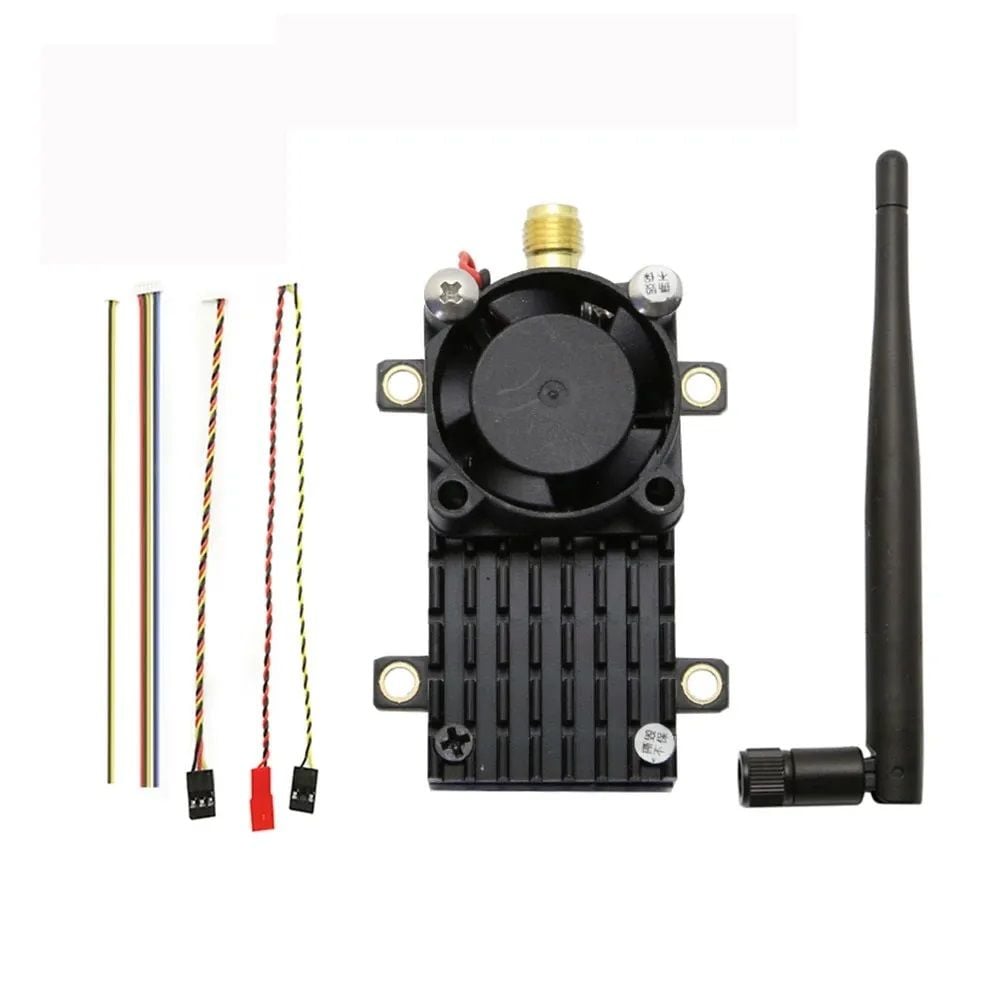

3. Arayüz tanımı ve dış boyut şeması
1, kırmızı kalın çizgi DC-IN grafik güç pozitif giriş, destek aralığı 7-36v.
Grafik iletim için 2 、 siyah kalın çizgi GND negatif güç girişi.
3, sarı VIDEO analog video sinyal girişi
4 、 beyaz veri osd parametre iletişim veri hattı ayarlamak, destek protokolü smartaudio
5, siyah ince çizgi GND grafik iletim çıkışı negatif kutup
6, kırmızı ince çizgi 5V-OUT şekil pozitif kutup, maksimum çıkış akımı 350MA aktarın. Not: benzer bir 5-12 bu kadar geniş voltaj kamerasına bağlı, yetersiz kamera güç kaynağı voltajı olabilir, görüntü yok.
