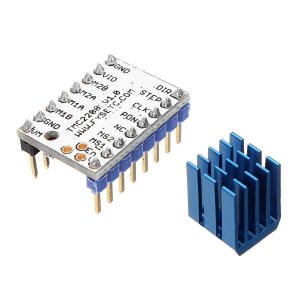

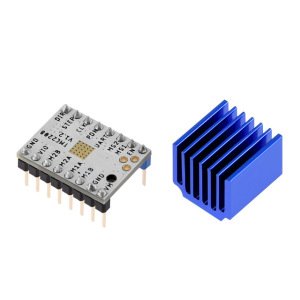

TMC2208 Step Motor Sürücü
TMC2208 Step Motor Sürücüsü
TMC2208, ultra sessiz iki fazlı bir step motor sürücü çipi, sürekli sürücü akımı 1.4A, tepe akımı 2A, gerilim aralığı 4.75V-36V, 256 alt bölümüdür. Esnek microPlyer enterpolasyon ünitesi, sınırlı darbe frekanslı sistemlerde bile mükemmel sinüzoidal kontrol sağlayan, 256'ya kadar alt bölüm sağlar; Bunlar ayrıca, stealthChop2 ultra sessiz teknolojisinin 3D baskıda yaygın olarak kullanıldığı için de tasarlandı. Pahalı yeniden tasarım maliyetlerini ortadan kaldıran mevcut 3D yazıcı elektroniği ile uyumludur. Standart bir adım / dir arayüzü ile kullanımı kolaydır. Genellikle 3D yazıcılarda kullanılan yüksek kaliteli ve sessiz step motor sürücüdür.
Teknik Özellikler
UART konfigürasyon arayüzü (9600-500k Baud)
Akımı 1.4A, tepe akımı 2A, voltaj aralığı 4,75V-36V
256 yerel mikrosteps (interpolasyon olmadan)
CoolStep geçerli dinamik ayar teknolojisi, enerjinin% 70'ini koruyabilir
stealthChop2 - stealthChop'tan daha hızlı motor hızlanma / yavaşlama
dcStep ™, stallGuard2 ™ durak algılama teknolojisi
StepStick ve Pololu A4988 Step Sürücü ile uyumlu donanım
Otomatik bekleme akımı azaltma
Arayüz: Adım / Dir
Yapılandırma: CFG Pins veya UART
Boyutları: 20 x 15 x 11 mm
UYARILAR!
Voltajı ölçerken motoru bağlamadığınızdan emin olun, aksi takdirde sürücü yanabilir.
Reprap 1.4 veya MKS Gen'de kullanıldığında, lütfen soketin altındaki 3 atlama telini çıkarın.
Yöne dikkat edin, yanlış yerleştirmeyin, aksi halde sürücü yanabilir.
Motor yönü, A4988 ve DRV8825’in tam karşısındadır, lütfen firmware ayarlayın veya A4988’i değiştirmek istiyorsanız, motor kablolamasını ayarlayın.
