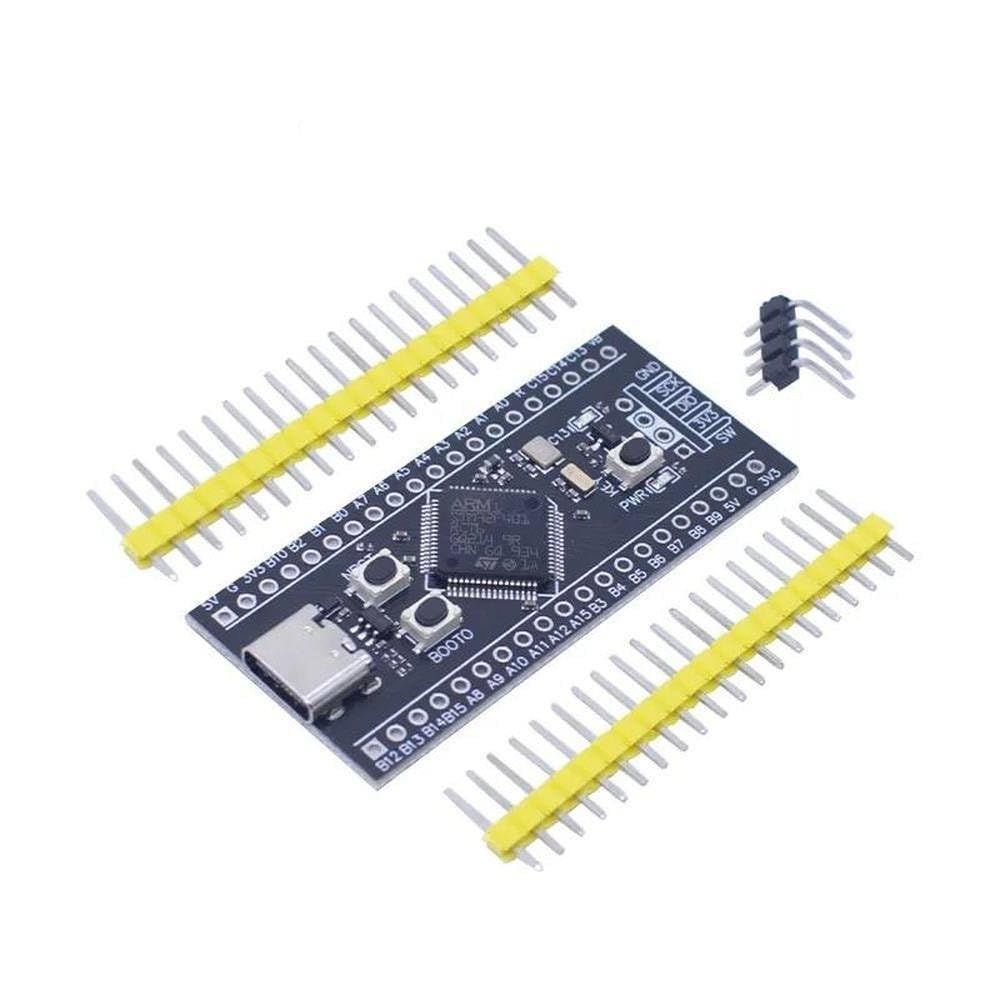

STM32F401RCT6 Geliştirme Kartı
175,50 TL + KDV
Stok Kodu
D53
Fiyat
175,50 TL + KDV
KDV Dahil Fiyat
210,60 TL
2 yüksek parlaklık LED'i, kırmızı güç ışığı, kullanıcı test ışığı için mavi
25MHZ yüksek hızlı kristal ve 32.768Khz 6PF düşük hızlı kristal
Kurşunsuz işlem kullanarak, 2 sıra pin sırası gönderin ve SWD 4PIN bükülmüş pini indirin, daha rahat ve çevre dostu
16 pinli TYPE-C yüksek kaliteli arayüz, dayanıklı ve güvenilir
3 düğmeli, sıfırlama düğmesi, BOOT0 düğmesi, kullanıcı düğmesi.
Parametre açıklaması;
25MHZ yüksek hızlı kristal ve 32.768Khz 6PF düşük hızlı kristal
Kurşunsuz işlem kullanın, 2 sıra sıra pimi gönderin ve SWD 4PIN bükme pimlerini indirin, daha rahat ve çevre dostu
2 yüksek parlaklıkta LED ışık, kırmızı güç ışığı, kullanıcı test ışığı için mavi
3 düğme, sıfırlama düğmesi, BOOT0 tuşu, kullanıcı düğmesi var
16 pimli TYPE-C yüksek kaliteli arayüz, dayanıklı ve güvenilir
Ayrılmış Flash pedleri var, USBDisk&&FATFFS rutinleri sağlıyor
Fabrikada solunum programı yakılmış, öğrenme kolaylığınız için kaynak programı ve hex burn-in programı sağlanıyor.
MicroPython programlamayı destekleyin, mevcut MicroPython aygıt yazılımını sağlayın, yapılandırma dosyası için bağlantıya bakın, ancak teknik bir cevap yok! ISP modu indirmesine nasıl girilir:
ISP modu indirme
Yöntem 1: Güç açık durumdayken, BOOT0 tuşuna ve sıfırlama tuşuna basılı tutun, ardından sıfırlama tuşunu bırakın ve 0,5 saniye sonra BOOT0 tuşunu bırakın
Yöntem 2: Güç kapalı durumdayken, BOOT0 tuşuna basılı tutun, ardından güç açıldıktan 0,5 saniye sonra BOOT0 tuşunu bırakın
USB kablosu MCU'nun TYPE-C arayüzüne bağlanır, seri port PA9, PA10'a bağlanır, indirme yazılımı STM32CubeProg, WeAct Studio İndirme Aracı'nı önerir
Seri port indirme
USB'den seri porta (örn.: CH340) TX - PA10, RX - PA9 ve MCU Type-C'yi bilgisayara bağlamayın, harici güç kaynağı kullanmalısınız, aksi takdirde MCU indirmesini etkiler
Seri indirme için STM32CubeProgammer kullanın
USB indirme (DFU indir)
STM32CubeProgrammer USB modunu kontrol edin, WeAct Studio İndirme Aracı WeAct Studio USB İndirme Aracı.bat'a çift tıklayın, ardından istemleri izleyin
MCU ISP moduna girer, PC'ye bağlanmak için USB kablosunu kullanın
Ürün yazılımını seçin, işlemin geri kalanı seri port indirme ile aynıdır
Yazılımı kullanma adımları. Çekirdek kartını veri kablosuyla bilgisayara bağlayın, WeAct HID cihazı görünecektir
ANAHTAR tuşuna basılı tutun, yeniden güç verin veya Önyükleyiciye sıfırlayın
Ürün yazılımını seçin, indirmeyi tamamlamak için <Ürün Yazılımını İndir> öğesine tıklayın
Seçilen ürün yazılımı KEIL yeniden derlemesiyle güncellenecektir, yeniden seçmenize gerek yoktur
Önyükleyici yöntemine girmek için:
APP'yi önyükleyiciye referans olarak ekleyin stm32f401_test_APP 0x8004000.zip projesi
Yanma önyükleyicisinde
C13 LED'inin açılması/kapanması için tıklayın/çift tıklayın
SW hata ayıklama portu açıktır, hata ayıklamayı kullanarak yakabilirsiniz, DFU moduna girmenize gerek yoktur
Önyükleyiciden nasıl çıkılır
MCU'yu sıfırlayın, anahtarı/yükleyiciyi sıfırlayın
uzun basın, C13 LED'i serbest bırakmak için yanıp söner
Dikkat:
Önyükleyiciyi ilk yaktığınızda, MCU çalışmayacaktır, C13 LED 200MS yanıp sönerken, MCU'yu tekrar sıfırlayın.
Önyükleyici ve APP yakma yazılımı kaynak kodu açık değil
