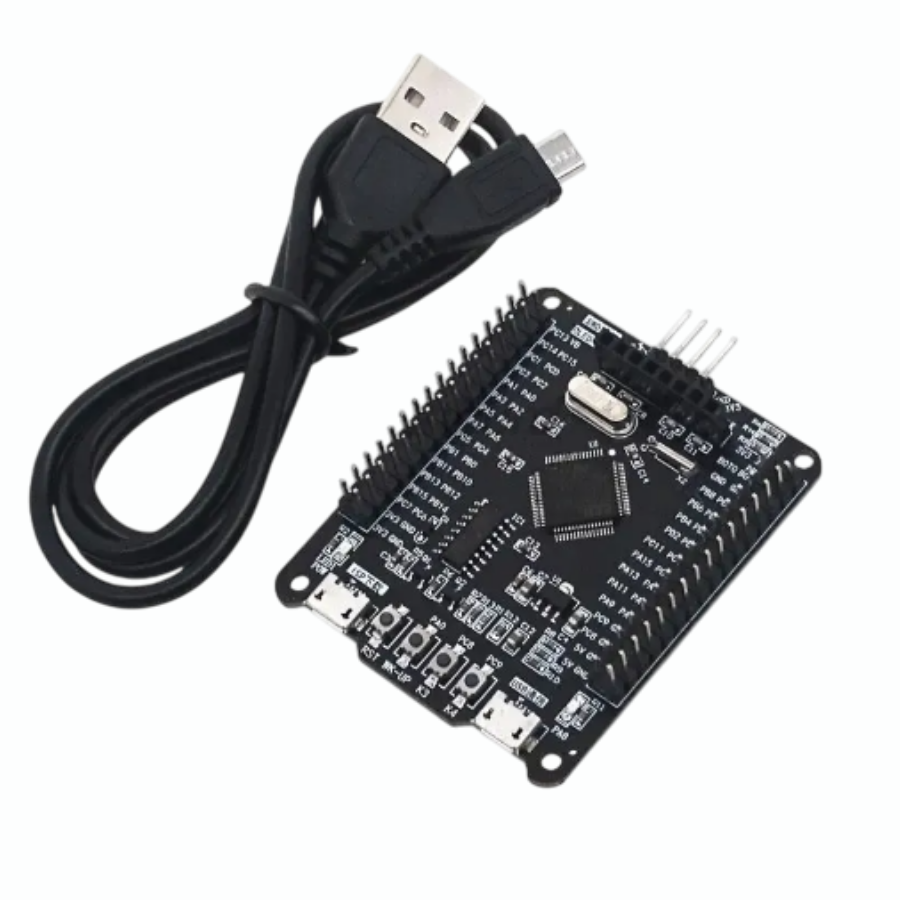

Stm32F103Rct6 Gelistirme Kartı Arm
421,20 TL + KDV
Kategori
Stok Kodu
D65
Fiyat
421,20 TL + KDV
KDV Dahil Fiyat
505,44 TL
Anti-statik paketleme, statik koruma
çeşitli rutinler
Yeni orijinal bir çip kullanarak, kullanımda kararlı ve güvenilir
kullanımı kolay
kullanımı kolay
Parametre Açıklaması:
STM32F103RCT6 geliştirme kartı
STM32F103RCT6 çipi ana kontrol IC'si olarak kullanılır. Çalışma sıcaklığı: -40C~105C
72M ana frekans, 256K FLASH, 48K SRAM ile
IIC/SPI/CAN/UART/USB gibi arayüzlere ve DAC/ADC/DMA gibi çevre birimlerine sahiptir. Ayrıntılar için lütfen IC parametre tanıtımına veya veri sayfasına bakın.
Geliştirme kartında çift USB arayüzü vardır, biri programları indirmek için ISP indirme arayüzü, diğeri ise USB iletişim arayüzüdür. (USB iletişim arayüzünün kullanılabilmesi için USB iletişim protokolünün geliştirilmesi gerekir. İlgili program geliştirilmezse, doğrudan bilgisayara takıldığında cihazın tanınamayacağı gösterilecektir.)
Yerleşik CH340C çipi, ana kontrol çipinin 1 numaralı seri portuna bağlı USB'den TTL iletişimi olarak kullanılır ve ayrıca ISP programlama olarak kullanılır. Geliştirme kartında BOTO ve BOT1 otomatik seviye değiştirme devreleri bulunur ve program, bir USB kablosuyla bağlandıktan sonra doğrudan tek bir tuşla programlanabilir.
SWD emülasyon arayüzü emüle edilebilir veya yakılabilir ve M3 çekirdeğini destekleyen DAPLINK gibi emülatörler kullanılabilir.
TFT LCD ekran arayüzü, mağazamızın TFT LCD ekranıyla kullanılabilir.
Dört düğme: 1 sıfırlama düğmesi, 3 işlev düğmesi; 2 LED ışık: 1 güç gösterge ışığı, 1 PA8'e bağlı (ikinci yanıp sönen program fabrikada programlanmıştır)
Her birinden iki adet 3.3V ve 5V güç kaynağı çekilir ve geliştirme kartı bir güç kaynağı veya USB güç kaynağı hattı bağlayarak çalışabilir. Kart, güç kaynağı için bir 5V güç kaynağına veya bir USB kablosuna bağlandığında 3.3V güç kaynağı çıkışı verebilir
Tüm çipler, istikrarlı ve güvenilir kaliteyi garantilemek için yepyeni ve orijinaldir.
STM32F103RCT6 geliştirme kartı (T portu)
donanım kaynakları
STM32F103RCT6, TQFP64, FLASH: 256K, RAM: 48K
Standart bir SWD indirme portu
Bir güç gösterge ışığı
İki durum göstergesi
2M bayt kapasiteli bir SPI FLASH çipi, W25X16
Bir EEPROM çipi, 24c02
Sistem sürümüne güç sağlayabilen ve USB iletişim işlevini yedekleyebilen bir miniUSB arayüzü
Bir önyükleme modu yapılandırma arayüzü
Sistem sürümüne güç sağlayabilen ve (ISP) tek tuşlu indirme işlevini gerçekleştirebilen bir miniUSB arayüzü
MCU ve OLED'i sıfırlamak için kullanılabilen bir sıfırlama tuşu düğmesi
WK_UP'ın ayrıca bir uyandırma işlevine sahip olduğu üç işlev tuşu
12,8M kristal osilatör (dahili PLL aracılığıyla 72M'ye kadar çip)
LM1117-3.3V regülatör çipi, maksimum 800mA akım sağlar
Port uzatma pimi 13x2 yol + 2 yol
