Stm32 Geliştirme Kartı Can Rs485 Stm32f103vet6 Sistem Arm Mcu STM32F103VET6I+
793,50 TL + KDV
Kategori
Stok Kodu
R78
Fiyat
793,50 TL + KDV
KDV Dahil Fiyat
952,20 TL

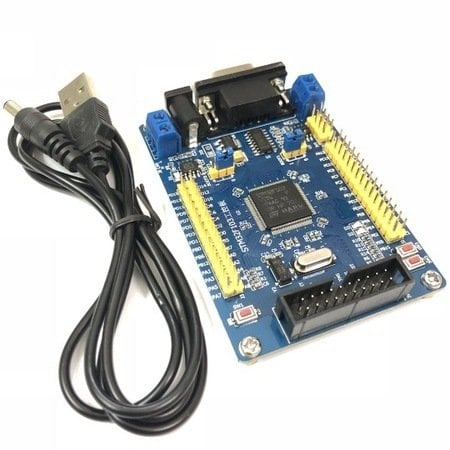

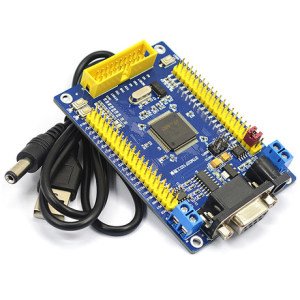

STM32 Geliştirme Kartı CAN RS485 STM32F103VET6 Sistem ARM MCU
Çekirdek: Cortex-M3 32 bit RISC;
Çalışma frekansı: 72MHz, 1.25 DMIPS / MHz;
Çalışma gerilimi: 2-3.6V;
Ambalaj: LQFP100; G / Ç bağlantı noktası: 80;
Depolama kaynakları: 512kB Flash, 64kB RAM (E sonek belleğine sahip 103V);
Arayüz kaynakları: 3xSPI, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN;
Analogdan dijitale dönüşüm:
3xAD (12 bit, 1us, 16 kanal), 2xDA (12 bit);
Etiket işlevi
1 5V güç girişi, DC2.1 * 5.5 standart dişi, giriş aralığı 4-9V;
JTA1050 liderliğindeki 2 CAN arayüzü H / L, taşıyıcı kart 120 direnç ile donatılmıştır;
3 CAN yongası, JTA1050;
4 ana kontrol yongası: STM32F103VET6, LQFP100 paketi;
5 GPIO çıkışı
6 sıfırlama düğmesi
7 32.768HZ kristal osilatör
8 8 MHZ kristal osilatör
JLINK standart port tasarımına göre tasarlanmış 9 JTAG portu
10 SW2, SW3 işlev düğmesi
11 D2, D3 göstergesi
12 GPIO çıkışı
13 BOOT önyükleme ayar seçeneği (BOOT0, BOOT1)
14 Güç kaynağı 3.3V, GND çıkışı, diğer kablolar için uygun
15 RS485 çıkışı
16 MAX485 çip
17 SP3232EEN çip
18 seri port başlığı, DB9 dişi
19 AMS1117-3.3v güç yongası
20 yardımcı güç girişi
Zengin program:
Size öneririm: Eğer otobüs iletişimini öğrenmek istiyorsanız, en az 2 kart almanızı öneririm. Bu, sezgisel olarak çok makine iletişiminin etkisini hissedebilir.
1, temel rutin - ADC işlemi
2, temel rutin - CRC işlemi
3, temel rutin - I0 işlemi _ LED su ışığı
4, temel rutin - SysTick (sistem tik zamanlayıcısı) işlemi
5, temel rutin - TIM zamanlayıcı işlemi
6, temel rutin - USART alıcı-verici
7, temel rutin - düğme (sorgulama modu)
8, temel rutin - düğme (kesme modu)
9, gelişmiş rutinler - 3 görev oluşturmak için MINI board UCOS II'ye dayalı
10, gelişmiş rutinleri - TIM1 PWM uygulamasını kullanarak MINI kurulu nefes alan ışık efekti dayalı
11, gelişmiş rutinler - STM32 USB sanal seri port edinimi ADC'ye dayalı
12, gelişmiş rutinler - STM32 USB sanal seri portu kontrol IO portu
13, gelişmiş rutinler - MINI kartına dayalı RS232 arayüzüne dayanan Ücretsiz MODBUS protokol rutini
14, gelişmiş rutinler - iki kartın RS485 iletişimi (diğer karttaki LED'i kontrol etmek için düğmeye basarak)
15, gelişmiş rutinleri - RS485 çoklu kartların iletişim (dijital giriş ve çıkış elde etmek için MODBUS protokolü kullanarak)
16, gelişmiş rutinler - iki kart arasında CAN iletişimi (düğmeye basarak diğer karttaki LED'i kontrol edin)
17, gelişmiş rutinleri - birden fazla pano CAN iletişimi (toplanan voltaj sinyalini CAN veriyoluna göndermek için döngüsel modu kullanarak)
18, gelişmiş rutinleri - birden fazla pano CAN iletişimi (toplanan voltaj sinyalini CAN veriyoluna göndermek için master-slave modunu kullanarak)
