STM32 10 Kanal 12 Bit USB-UART İletişim ADC Modülü
STM32 10 Kanal 12 Bit USB-UART İletişim ADC Modülü

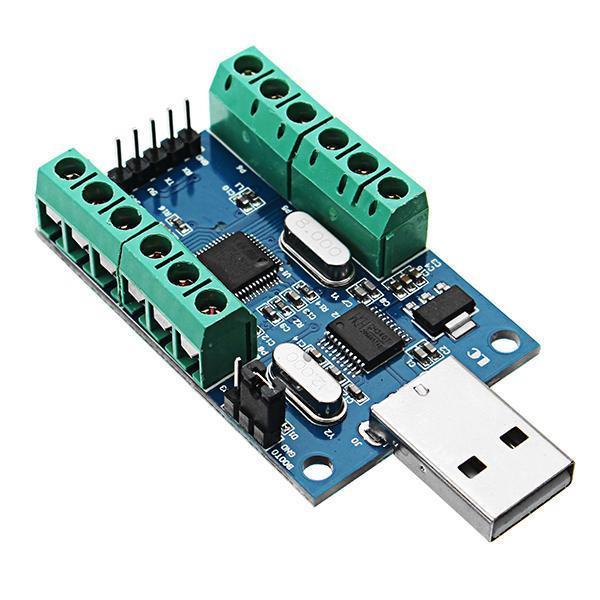

STM32 10 kanallı ADC modülü, örnekleme çekirdeği olarak STM STM32F103 mikrodenetleyiciler ailesinin 10 kanallı ADC kaynaklarını kullanır. Bu ürünle daha iyi doğrulukla ADC verileri PC'ye yüklenebilir.
Devre STM32F103C8T6 çip kullanmaktadır.
Onboard CH340 seri port USB çevirici çip kullanmaktadır. PC'nizde AD örnekleme sonuçlarını görmek uygundur.
Rezerve UART seri iletişim arayüzü, harici MCU'ya bağlanabilir.
Analog giriş kanalları: 10 kanal tek uçlu girişler.
Örnekleme voltaj giriş aralığı: 0-3.3V
Güç kaynağı voltajı: 5V / 3.3V
Çözünürlük: 12 Bit (4096)
Özellikler:
Boyutu: 50 * 33mm

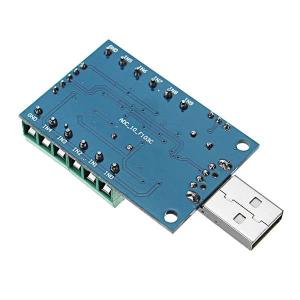

IN0-IN9: AD örnekleme voltajı girişi;
GND: güç kaynağı negatif / örnekleme voltajı ortak topraklama arayüzü;
TX, RX: UART iletişim arayüzü
3V3 / 5V: Ayrılmış 3.3V / 5V güç girişi bağlantı noktası
