Ürün Adı
|

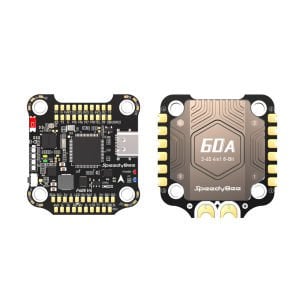

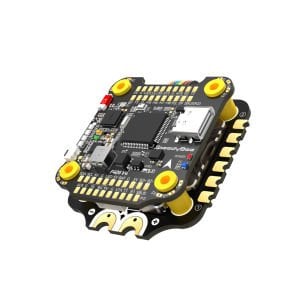

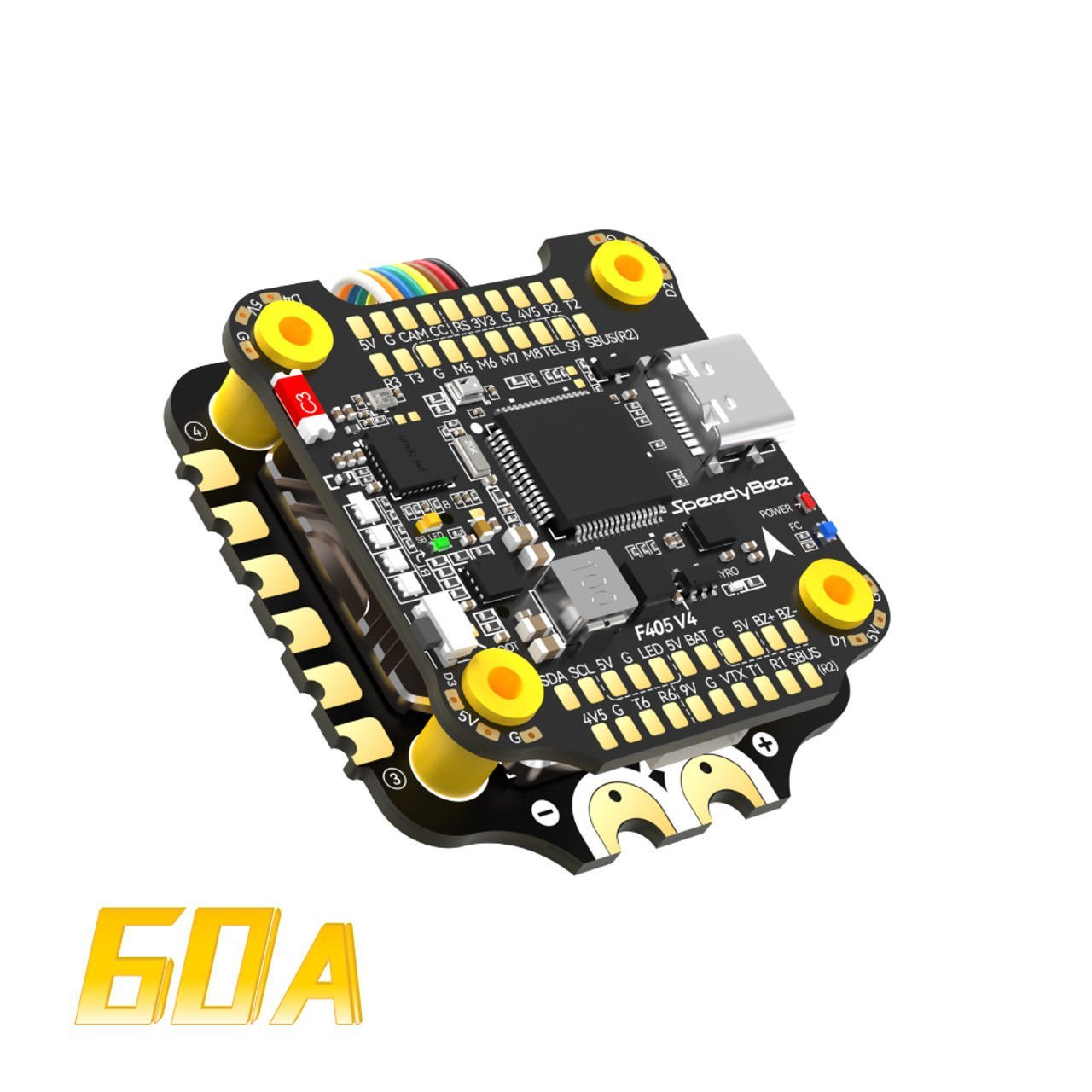

SpeedyBee F405 V4 30x30 Uçuş Kontrol Cihazı
|
|
MCU
|
STM32F405
|
|
IMU(Gyro)
|
ICM42688P
|
|
USB Bağlantı Noktası Türü
|
Tip-C
|
|
Barometre
|
Dahili
|
|
OSD Çipi
|
AT7456E çipi
|
|
BLE Bluetooth
|
Desteklenir.Uçuş Kontrol Cihazı yapılandırması için kullanılır (MSP baud hızıyla etkinleştirilmelidir115200 UART4)'te
|
|
WIFI
|
Desteklenmiyor
|
|
DJI Hava Ünitesi Bağlantı Yolu
|
Desteklenen iki yol: 6 pinli konnektör veya doğrudan lehimleme.
|
|
6 pinli DJI Hava Ünitesi Fişi
|
Desteklenir.DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1 ile tamamen uyumludur, kablonun değiştirilmesine gerek yoktur.
|
|
Blackbox MicroSD Kart Yuvası
|
*Betaflight ürün yazılımı, microSD kartın tipinin 32 GB'ın altında Standart (SDSC) veya Yüksek kapasiteli (SDHC) olmasını gerektirir, bu nedenle genişletilmiş kapasiteli kartlar (SDXC) desteklenmez (Birçok yüksek hızlı U3 kartı SDXC'dir).Ayrıca microSD kartın FAT16 veya FAT32 (önerilen) formatında formatlanması GEREKİR.Yani 32 GB'tan küçük herhangi bir SD kartı kullanabilirsiniz, ancak Betaflight yalnızca maksimum 4 GB'ı tanıyabilir.Bunu kullanmanızı öneririz 3. taraf formatlama aracı ve 'Format'ı aşın" seçeneğini seçin ve ardından kartınızı biçimlendirin.Ayrıca göz atın burada önerilen SD kartlar için veya satın alın test edilmiş kartlar mağazamızdan.
|
|
Akım Sensörü Girişi
|
Desteklenir.SpeedyBee BLS 60A ESC için lütfen ölçeği = 400 ve Ofset = 0'yı ayarlayın.
|
|
Güç Girişi
|
3S - 6S Lipo (G aracılığıyla, 8 pinli konnektörden veya alt taraftaki 8 pedlerden BAT pimleri/pad'ler)
|
|
5V Çıkış
|
Ön tarafta 9 grup 5V çıkış, dört +5V ped ve 1 BZ+ ped (Summer için kullanılır) ve 4x LED 5V ped.Toplam akım yükü 3A'dır.
|
|
9V Çıkış
|
2 grup 9V çıkış, bir adet +9V ped ön tarafta, diğeri alt tarafta bir konektöre dahildir.Toplam akım yükü 3A'dır.
|
|
3,3V Çıkış
|
Desteklenir.3,3V girişli alıcılar için tasarlanmıştır.500mA'ya kadar akım yükü.
|
|
4,5V Çıkış
|
Desteklenir.FC'ye USB bağlantı noktasından güç verildiğinde bile alıcı ve GPS modülü için tasarlanmıştır.1A'ya kadar akım yükü.
|
|
ESC Sinyali
|
Alt tarafta M1 - M4 ve ön tarafta M5-M8.
|
|
UART
|
6 set (UART1, UART2, UART3, UART4 (Bluetooth bağlantısı için özel)), UART5 (ESC telemetri için özel), UART6
|
|
ESC Telemetri
|
UART R5
|
|
I2C
|
Desteklenir.Ön tarafta SDA ve SCL pedleri.Manyetometre, sonar vb. için kullanılır.
|
|
Geleneksel Betaflight LED Ped
|
Desteklenir.Ön tarafın alt kısmında 5V, G ve LED pedler.Betaflight ürün yazılımı tarafından kontrol edilen WS2812 LED için kullanılır.
|
|
Buzzer
|
5V Buzzer için kullanılan BZ+ ve BZ-pad
|
|
ÇİZME Düğmesi
|
Desteklenir.
[A].BOOT düğmesini basılı tutun ve FC'yi aynı anda açın, FC'nin DFU moduna girmesi zorlayacaktır; bu, FC tuğladığında ürün yazılımının yanıp sönmesi içindir.
[B].FC açıldığında ve bekleme modundayken BOOT düğmesi, alt taraftaki LED1-LED4 konektörlerine bağlı LED şeritleri kontrol etmek için kullanılabilir.Varsayılan olarak, LED görüntüleme modunu değiştirmek için BOOT düğmesine kısa basın.SpeedyBee-LED modu ile BF-LED modu arasında geçiş yapmak için BOOT düğmesine uzun basın.BF-LED modunda tüm LED1-LED4 şeritleri Betaflight ürün yazılımı tarafından kontrol edilecektir.
|
|
RSSI Girişi
|
Desteklenir.Ön tarafta RS olarak adlandırılmıştır.
|
|
Akıllı Bağlantı Noktası / F.Port
|
Desteklenmiyor
|
|
Desteklenen Uçuş Denetleyici Firmware
|
BetaFlight(Varsayılan), INAV
|
|
Firmware Hedef Adı
|
HIZ BEEF405V4
|
|
Montaj
|
30,5 x 30,5 mm (4 mm delik çapı)
|
|
Boyut
|
41,6(U) x 39,4(G) x 7,8(Y) mm
|
|
Ağırlık
|
10,5g
|
