SHT11 Nem ve Sıcaklık Sensörü
SHT11 Nem ve Sıcaklık Sensörü, birçok ortamda nem ve sıcaklık değerinin ölçülmesi imkanı verir.
SHT11 Isı ve Nem Sensörü

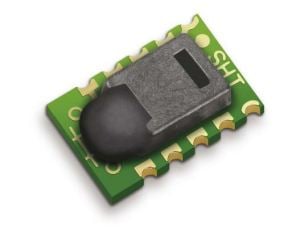

Sensirion tarafından üretilen SHT11 nem sensörü, yüzeye monteli (surface mount), bir nisbi nem (RH) ve sıcaklık ölçüm modülüdür.
Sensirion'un SHT1x serisi sensörlerinden biri olan SHT11 küçük yapısı içinde aynı zamanda bir sinyal işleme devresi vardır ve tam klibre sinyal çıkışı sağlar.
Nisbi nem ölçümü için üstün bir kapasitif sensör kullanılmıştır. Sıcaklık ölçümü ise bir band-gap sensör ile yapılır. Kullanılan CMOSensor teknolojisi güvenli çalışma ve uzun ömür beklentilerini karşılar. Entegre içindeki her iki sensör 14 bit ADC üzerinden çıkış verir ve seri veri akışı şeklindedir. Böyle bir yapı ile harici bozuculara karşı kararlı çalışabilme hedeflenmiştir. Küçük boyutları ve düşük gçü tüketimi SHT11'i bir çok uygulama için aranan bir komponent haline getirmiştir. Seri veri gönderimi sırasında saat sinyali ve DATA sinyali arasında zamanlamalar önemlidir.
Doğru veriler için zamanlama diyagramı incelenmelidir.
ÖZET
Hem nem hem sıcaklık ölçümü yapabilme
Kararlı ve lineer çalışma
Besleme voltajı: 3.3VDC
Güç tüketmi: 3mW
Haberleşme: dijital 2 telli haberleşme
Çözünürlük:%0.05 RH; 0.4 derece
