S8V3A Voltaj Regülatörü Devresi | Step-Up/Step-Down Voltage Regulator S8V3A
456,30 TL + KDV
Kategori
Stok Kodu
xfgdgfdzg
Fiyat
456,30 TL + KDV
KDV Dahil Fiyat
547,56 TL

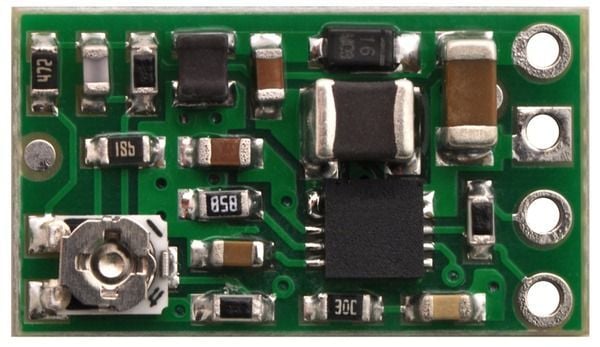

Pololu S8V3A Voltaj Regülatörü Devresi giriş voltajında değişkenlik gösterebilecek sistemlerde giriş voltajını sabitlemek için kullanılan dc-dc dönüştürücüdür. Çıkış voltajı giriş voltajından düşük,yüksek ve aynı olabilir. Küçük boyutlardaki yapısı ve 2V-12V arasında geniş giriş voltaj aralığı ve 300mA çıkış akımı kompakt ve verimli bir regülatör devresidir.
Taşınabilir sistemlerde kullanılan akü,pil,li-po batarya hedeflenen çalışma voltajının altına düştüğünde bu devre yardımıyla çıkış voltajını girişten düşük,yüksek ve aynı olarak ayarlanabilir. İsteğe baplı olarak 3.3V ve 5V seçenekleri ile çıkış gerilimi sabitlenebilir.
Özellikleri :
- ÖnerilenGiriş Voltajı : 2V-12V
- Ayarlanabilir Çıkış Voltajı : 2V-12V(3.3V-5V Sabit)
- Çıkış Akımı : 300mA Maks.
- 1.5 MHz Anahtarlama Frekansı
- Yüksek sıcaklık koruması
- Boyutları : (10 x 18 x 4 mm)
* İsteğe bağlı olarak bir fan veya soğutucu ile kullanılabilirsiniz.
Devre Pin Bağlantıları :
- SHDN Pini: Bu pine 1.1V ve 1.1 V altı voltaj uyguladığınızda devre kendini pasif duruma alarak voltaj çıkışını kapatır. Bu pini Vin pinine bağlayarak bağladığınızda sürekli çalışmasını sürdürecektir. Vin ile arasına bir direnç atarak giriş voltajı belirli bir seviyenin altına düştüğünde devreyi kapatabilirsiniz. Direnç değerinin belirlenmesi için aşağıdaki formülden yararlanabilirsiniz.
- Vin Pini: Devrenin giriş voltaj pinidir. 2-12V arasında voltaj değerleri çalışır.Devreye uyguladığınız voltajın 16V üzerinde bir değer olmadığından emin olunuz. Aksi taktirde devre kendisini kapatabilir.
- Gnd Pini: Devrenin toprak hattıdır. Giriş voltajının toprak hattı ile Çıkış voltajının toprak hattı bu pine bağlanmalıdır.

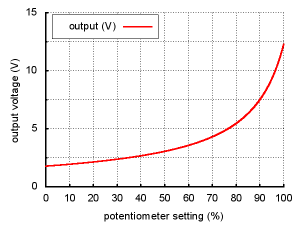

- Vout Pini: Devrenin çıkış voltajını aldığımız pindir. Devre üzerinde bulunan potansiyometre ile 2-12V arasında bir voltajı voltmetre ile ölçerek ayarlayabilirsiniz.
* 16V üzerinde bir voltaj girişi kartı yakabilir. Bununla birlikte Vin ile GND arasına 33uF'lık bir kondansatör giriş voltajını bir miktar düzenlemek için kullanılabilir.
