Risc-v CH32V307VCT6 32-bit RISC-V Yd-Link Debugger kablosu Dahil

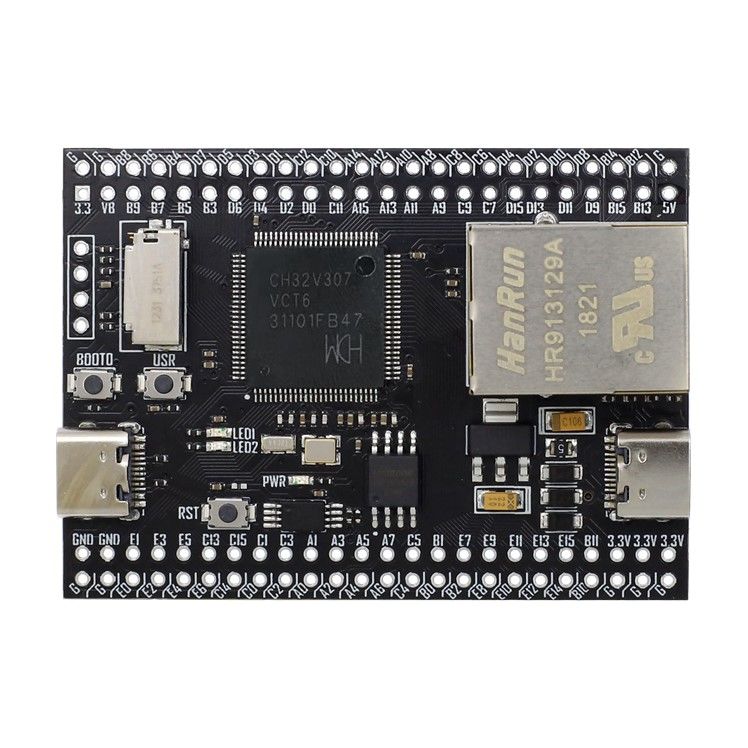

YD-CH32V307VCT6 32Bit RISC-V MCU geliştirme panoları
Orijinal WCH:CH32V307VCT6

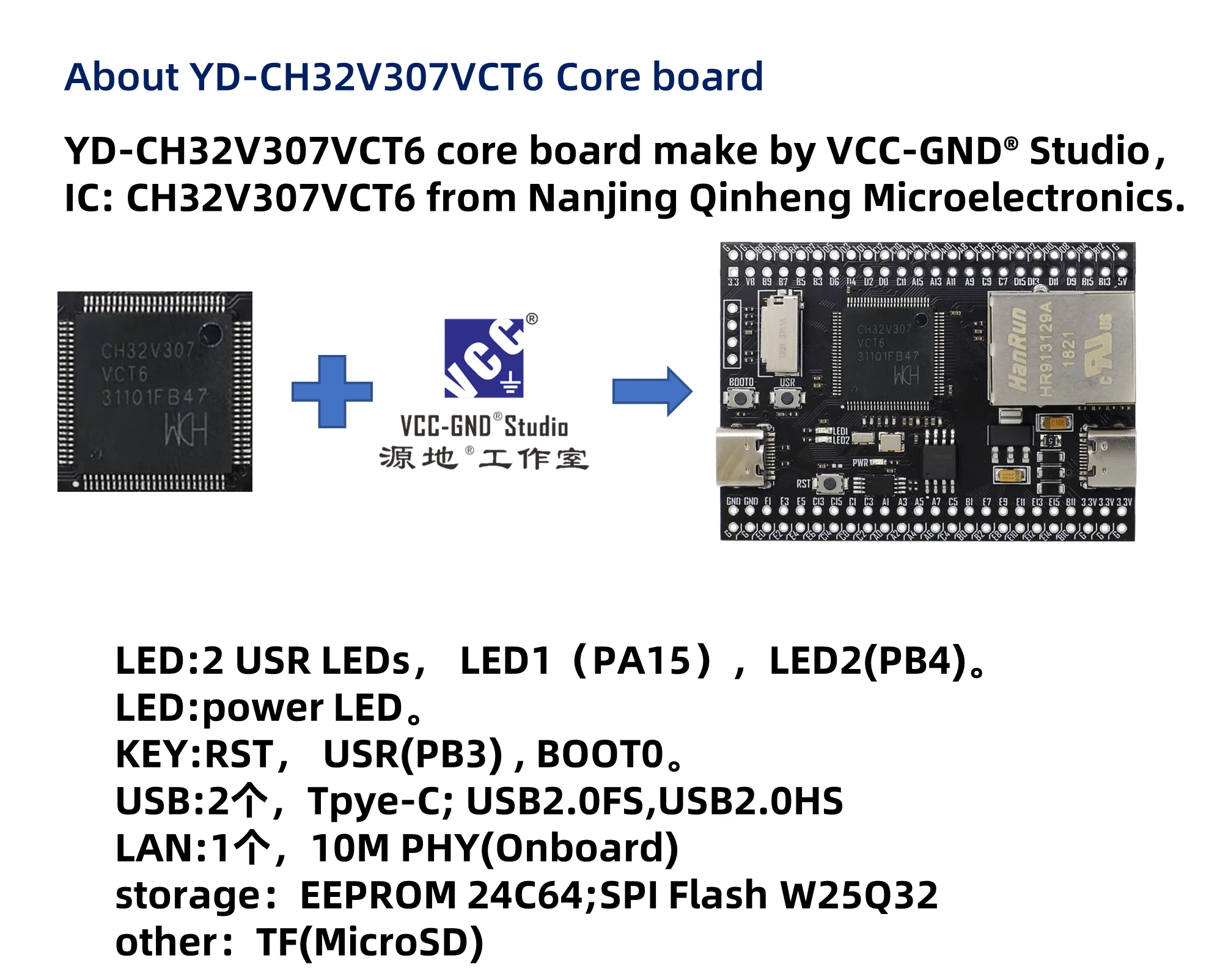

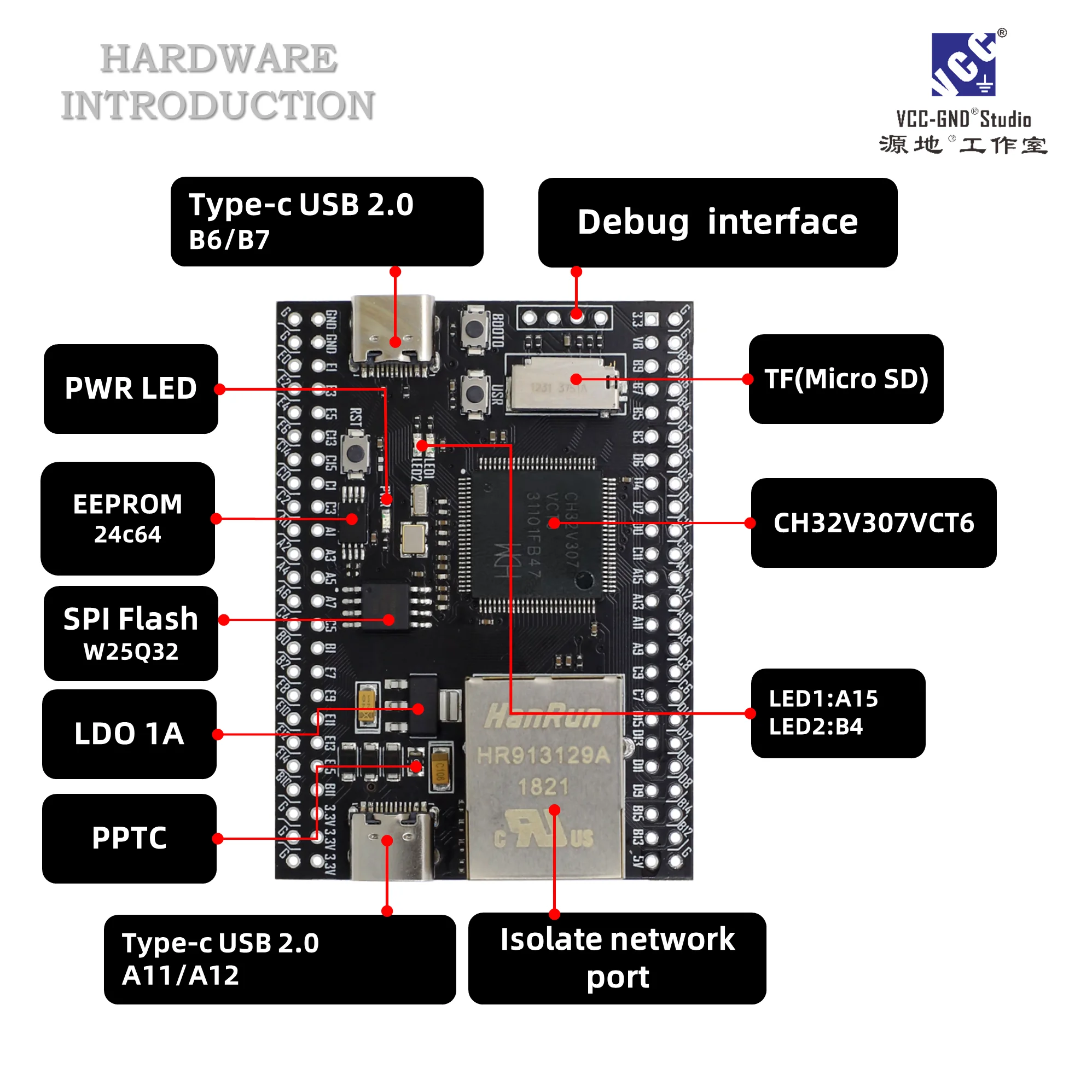

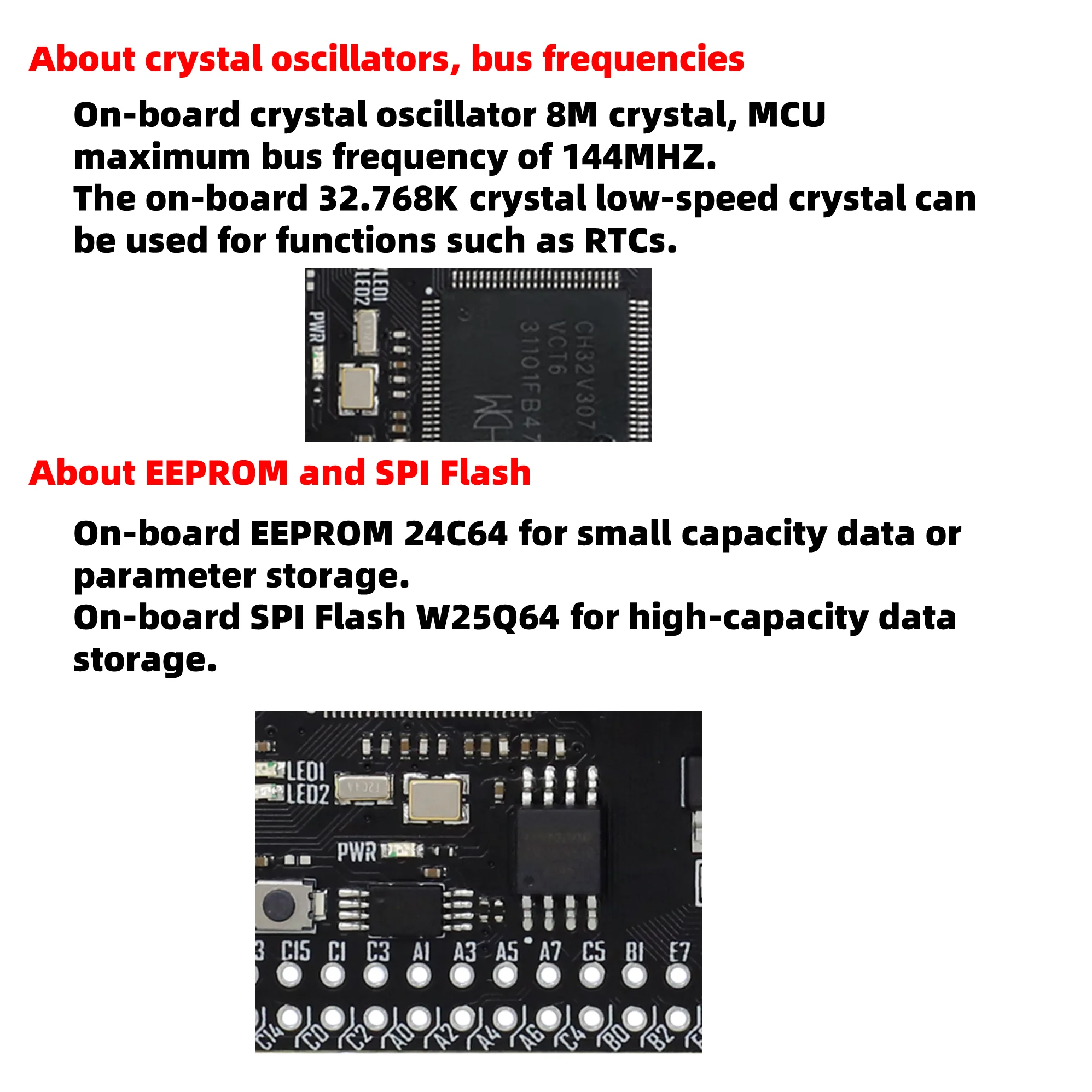

10M ETH/tip-c USB HS/tip-c USB FS/EEPROM 24C32/SPI falsh W25Q16/TF MicroSD/USR anahtar LED
CH32V305/7, donanım yığını alanı ve hızlı kesme girişi ile 32 bit RISC-V çekirdeğe dayanan bir ara bağlantı mcusudur. Standart RISC-V ile karşılaştırıldığında, kesme tepki hızı büyük ölçüde geliştirilmiştir. Tek hassas float noktasi talimat setleri eklendi ve yığın alan genişletilmiş, CH32V305/7 özellikleri yüksek performanslı, sayısı uart'lar, genişletilmiş 8, ve sayı motor zamanlayıcılar, genişletilmiş 4. CH32V305/7, gbe'ye yükseltilen USB2.0 yüksek hızlı arayüz (480Mbps), dahili PHY alıcı-verici ve Ethernet MAC sağlar. Ve 10M PHY modülünü entegre eder.
Özellikler
-
Qingke V4F işlemci, 144MHz sistem saat frekansına kadar.
-
Tek çevrim çarpma ve donanım bölümü. Donanım şamandıra noktası ünitesi (FPU).
-
64KB SRAM, 256KB Flash.
-
Besleme gerilimi: 2.5V/3.3V. GPIO ünitesi bağımsız olarak tedarik edilir.
-
Düşük güç modları: uyku/durdurma/bekleme.
-
Power-on/power-down sıfırlama (POR/PDR), programlanabilir gerilim dedektörü (PVD).
-
2 genel DMA kontrol cihazı, toplamda 18 kanal.
-
4 amplifikatör.
-
Bir gerçek rastgele sayı jeneratörü (TRNG).
-
2x12 bit DAC.
-
2-ünitesi 16 kanallı 12-bit ADC, 16 kanallı TouchKey.
-
10 zamanlayıcı.
-
USB2.0 tam hızlı OTG arayüzü.
-
USB2.0 yüksek hızlı ana bilgisayar/cihaz arayüzü (dahili 480Mbps PHY).
-
3 USARTs, 5 UARTs.
-
2 CAN arabirimi (2.0B aktif).
-
SDIO arayüzü, FSMC arayüzü, DVP.
-
2 IIC arabirimi, 3 SPI arabirimi, 2 IIS arabirimi.
-

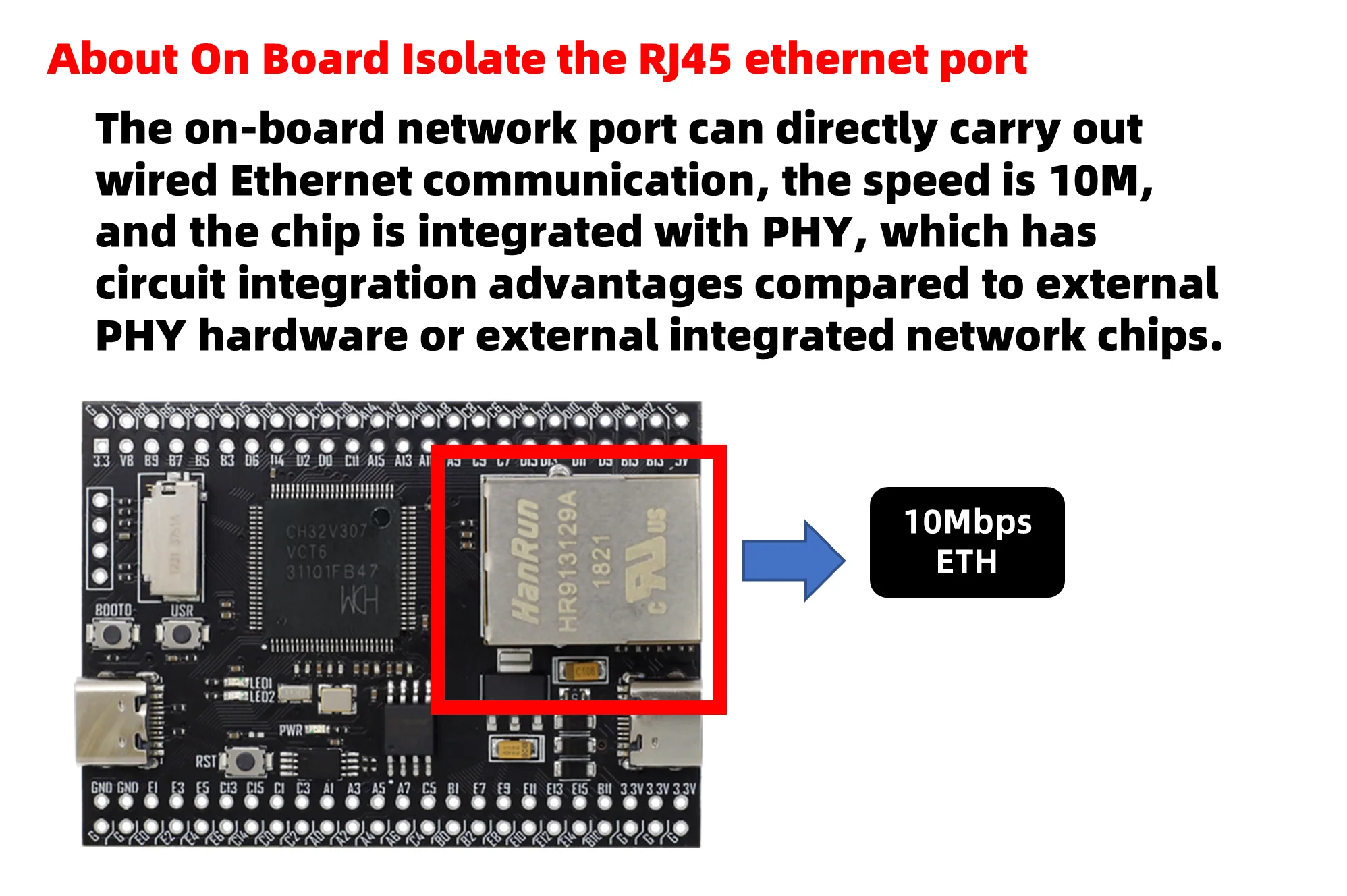

Gigabit Ethernet denetleyici ETH (dahili 10M PHY).
-
80g/ç bağlantı noktası, 16 harici kesmeye eşleştirilebilir;
-
CRC hesaplama ünitesi, 96 bit benzersiz kimlik.
-
Seri 2 telli hata ayıklama arayüzü.
Paketler: LQFP64M, LQFP100.
Hata ayıklama ve Bootloard:

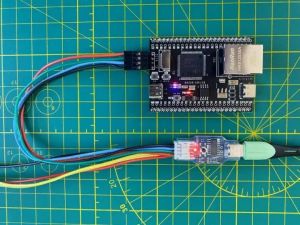

Hata ayıklama yaparken, program hata ayıklama için YD-Link veya WCH-Link kullanılması önerilir (örn. Adım hata ayıklama, kesme noktası hata ayıklama)
Toplu olarak indirilirken, resmi yazılımla indirmek için USB kablosu 'i kullanmanız önerilir.
USB kablosu indirme yöntemini kullanırken aşağıdaki adımları gerçekleştirmeniz gerekir:
Boot0 düğmesine basın ve basılı tutun;
RST düğmesine basın;
1 saniye sonra önyükleme düğmesini bırakın;
Iss yazılımı mcu'yu tanır ve ilgili işlemi gerçekleştirir;
Tekrar güç verin veya sıfırlamaya basın.

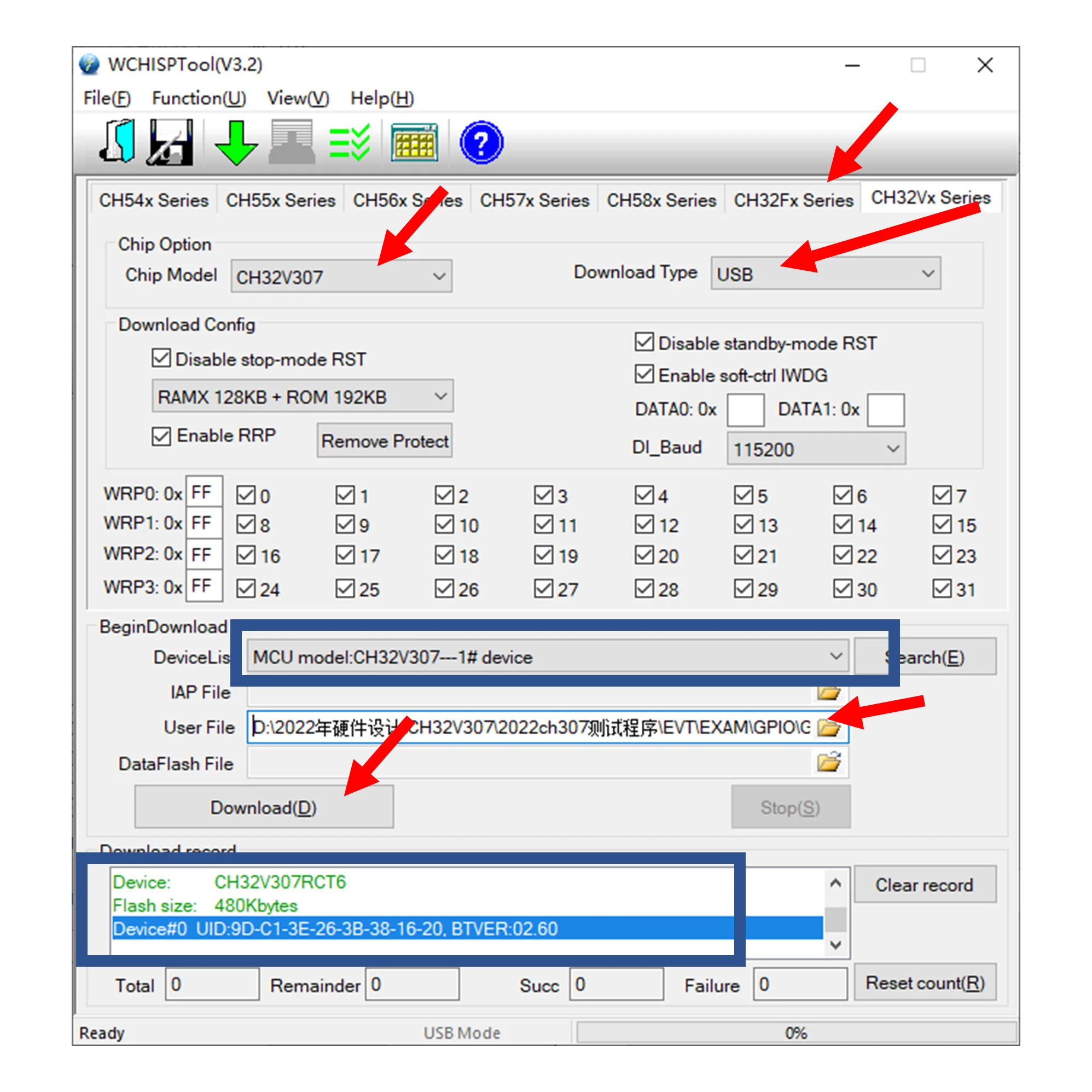

Her iki tip-c USB portu da programı indirmek ve şifrelemek için USB kablosu 'e bağlanabilir. WCHISPTool yazılım adını kullanarak indirme resmi web sitesinden elde edilebilir veya programlama yazılımı mountainriver'da açılabilir

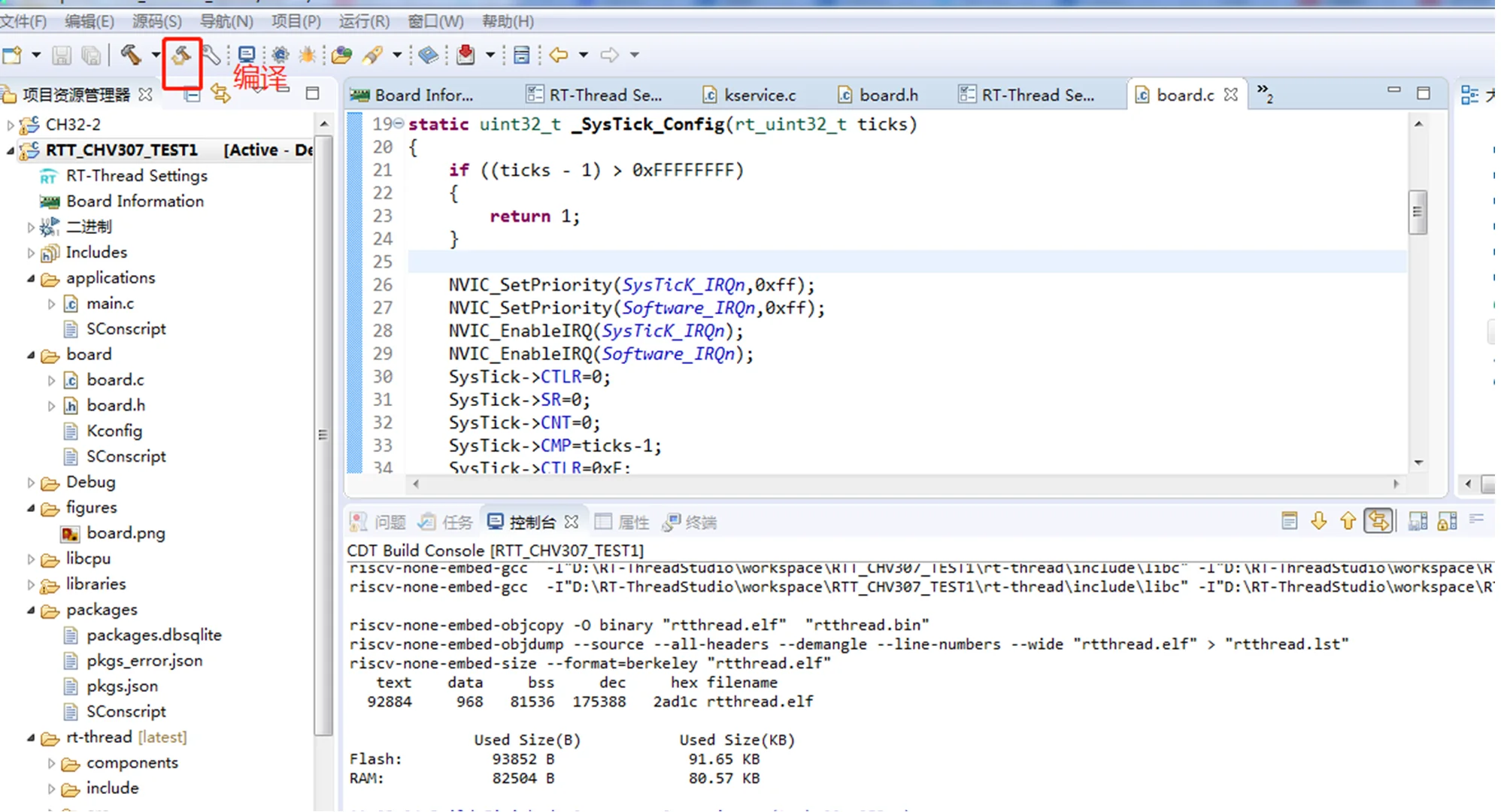

MCU çekirdeği RISC-V olduğundan, bu durum, ARM çekirdeğinin ekolojisinin kullanılamayacağını belirler, örneğin, keil-mdk gibi IDE geliştirme programlarını kullanmak mümkün değildir. Ancak çip, KEIL-MDK: mounriver'a benzer bir geliştirme IDE kullanabilir ve İngilizce'yi destekler.
Ayrıca MCU çekirdeği RISC-V olduğundan, artık ARM mikrodenetleyici hata ayıklayıcısını kullanamaz, neyse ki, daha ucuz ve daha uygun bir hata ayıklayıcısı YD-Link veya wch-link var, hata ayıklayıcı, hata ayıklama için DAP-CMSIS hata ayıklayıcısı olarak ARM mikrodenetleyicisine mod değiştirebilir, Ve başka bir modu CH32V mikrodenetleyici hata ayıklamasına dönüştürebilir. Hata ayıklayıcı, dağlık nehirde tek adımlı, kesme noktası hata ayıklama yapabilir.
-
