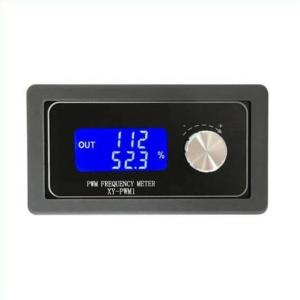

PWM Sinyal Jeneratörü Modülü XY-PWM1
PWM Sinyal Jeneratörü Modülü
3.3V ile 30V arasında bir voltaj değerinde, 1 Hz'den 150KHz'e kadar olan PWM darbeleri üretmenizi sağlayan modül. Bu modülü motor kontrolü, pwm
sinyal üretimi, pwm sinyal lambası veya hız kontrolü vb. işlemlerde kullanabilirsiniz.
Teknik Özellikler:
Frekans ve görev döngüsünü gösteren LCD ekran
Gerilim Aralığı - DC 3.3V-30V
Normal mod: 1Hz ~ 150KHz
Hassas mod: 1hz ~ 15khz
Frekans doğruluğu:% 2
Görev döngüsü doğruluğu
Normal modda% 1
Hassas modda% 0.1
Görev döngüsü aralığı -% 0,00 -% 100
Çıkış Akımı - Yaklaşık 5-30mA
Boyutlar - 79x43x37mm
Sıcaklık Aralığı - -40 ℃ ~ 85 ℃
Nem -% 0 ~% 95 bağıl nem
Tipik bir iş akışı aşağıdaki gibidir:
Güç kaynağına bağlayın
Normal modu ve Hassas modu değiştirmek için döner düğmeye 10 saniye boyunca basın
Frekansı ayarlamak ve düğmeyi çevirerek değeri değiştirmek için potansı döndürün
Görev döngüsünü ayarlamak için döner düğmeye 2 saniye boyunca basın
Ayarlanan parametreleri kilitlemek için 5 saniye basılı tutun
Frekansları 100KHz veya daha yüksek hızda görüntülemek için ilginç bir yol vardır:
"100" göstergesi, PWM çıkış frekansının 100Hz olduğunu gösterir
'1.91' gösterimi, PWM çıkış frekansının 1.91KHz olduğunu gösterir
‘52 .1 ’göstergesinin PWM çıkış frekansının 52.1KHz olduğu anlamına gelir.
‘1.3.4’ göstergesinde PWM çıkış frekansı 134KHz;
