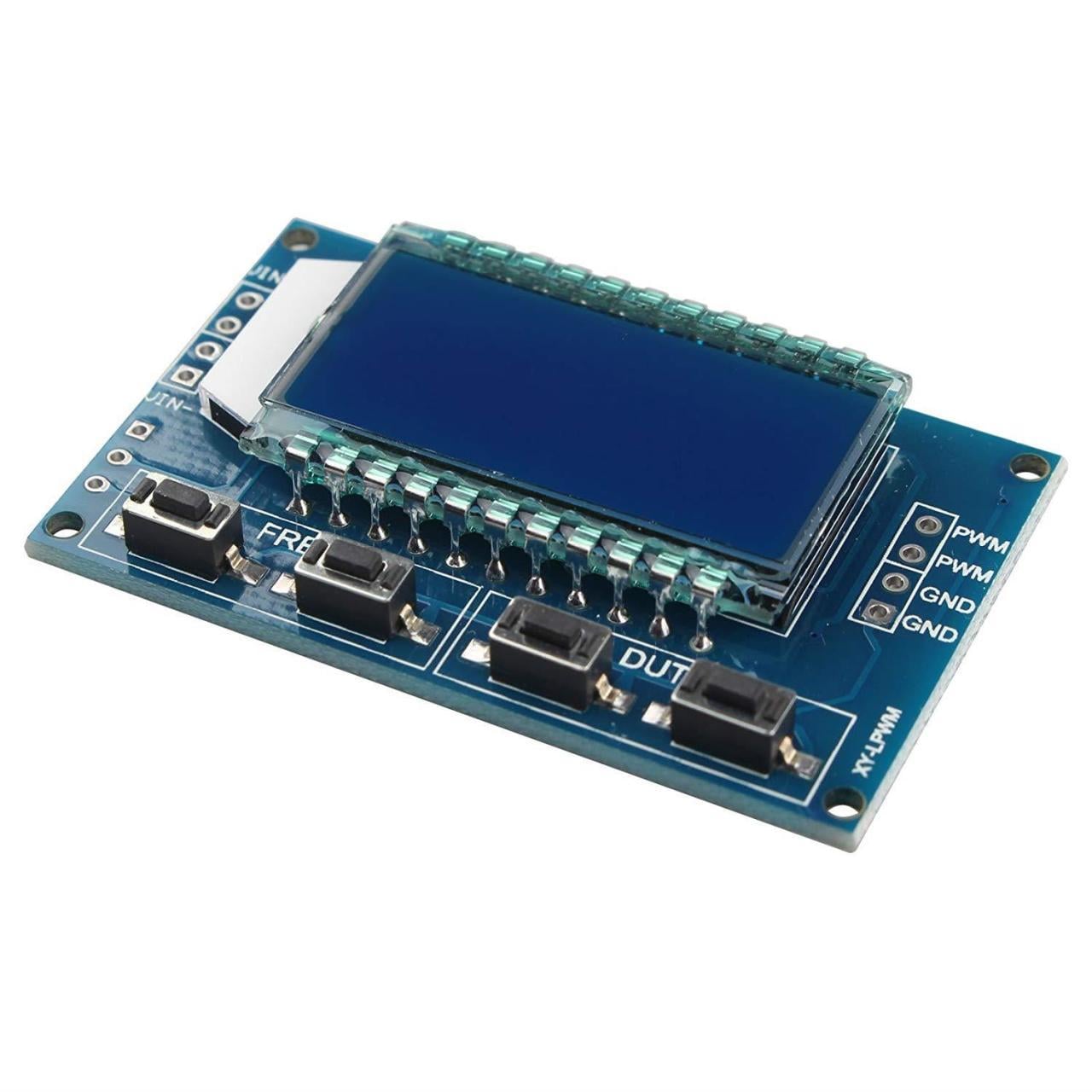

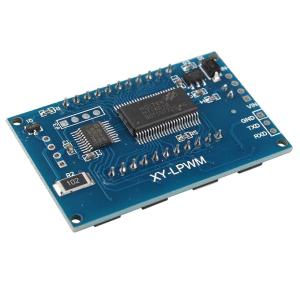

PWM Sinyal Jeneratörü Devresi XY-LPWM
117,30 TL + KDV
Kategori
Stok Kodu
P111
Fiyat
117,30 TL + KDV
KDV Dahil Fiyat
140,76 TL
PWM Sinyal Jeneratörü Devresi XY-LPWM
Bu cihaz, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali
üretme yeteneğine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararlı ve güvenilir ve kullanımı oldukça basittir.
Teknik Özellikler:
Çalışma Gerilimi: 3,3 - 30 VDC
Frekans Aralığı: 1Hz - 150 KHz
Frekans Doğruluk: Her aralıktaki doğruluk yaklaşık% 2'dir
Sinyal Yükü Kapasitesi: 5 - 30 mA
Çıkış Genliği: Besleme Gerilimine Eşit PWM Genlik
Çalışma Sıcaklığı: -20 - +70 Santigrat
Boyutlar: 52 x 32 x 10 mm
İletişim Standardı:
9600 bps Veri bitleri: 8
Durdurma biti: 1
Kontrol basamağı: yok
Akış kontrolü: yok
Seri iletişim
1) PWM'nin frekansını ayarlama:
Komut "F101": Frekansı 101 HZ (001 ila 999) olarak ayarlayın
"F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sıklığını ayarla
Komut "F10.5": Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın.
Komut "F1.0.5": 105KHZ frekansını ayarlayın (1.0.0 ~ 1.5.0)
2) PWM görev döngüsünün ayarlanması
D X X X ": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100
Örnek: "D050”, PWM görev çevriminin% 50 olduğunu belirler
3) set parametresini okuyun
Ayarlanan parametreleri okumak için bir "read" dizisi gönderin.
Başarıyla dönerek ayarlayın: AŞAĞI
Kurulum geri dönemedi: FALL
