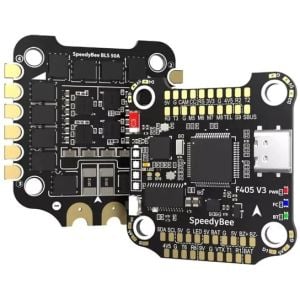

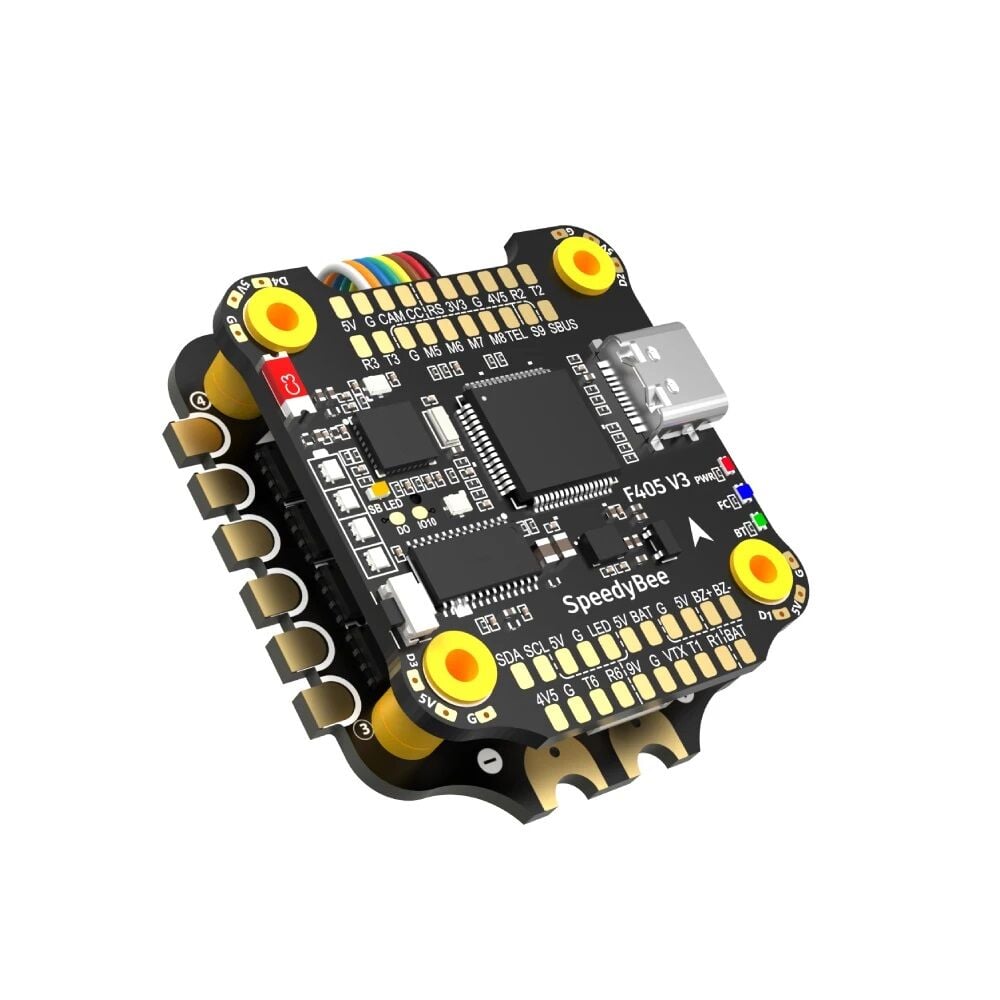

Ürün Adı SpeedyBee F405 V3 30x30 Uçuş Kontrol Cihazı
MCU STM32F405
IMU(Gyro) BMI270
USB Bağlantı Noktası Türü Tip-C
Barometre Dahili
OSD Çipi AT7456E çipi
BLE Bluetooth Desteklenir. Uçuş Kontrolörü yapılandırması için kullanılır (MSP, UART4'te 115200 Baud hızıyla etkinleştirilmelidir)
WIFI Desteklenmiyor
DJI Hava Ünitesi Bağlantı Yolu İki yol desteklenir: 6 pinli konnektör veya doğrudan lehimleme.
6 pinli DJI Hava Ünitesi Fişi Desteklenir. DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1 ile tamamen uyumludur, kablonun değiştirilmesine gerek yoktur.
Blackbox MicroSD Kart Yuvası *Betaflight ürün yazılımı, microSD kart türünün Standart (SDSC) veya Yüksek kapasiteli (SDHC) olmasını gerektirir, bu nedenle genişletilmiş kapasiteli kartlar (SDXC) desteklenmez (Birçok yüksek hızlı U3 kart SDXC'dir). Ayrıca kartın FAT16 veya FAT32 (önerilen) dosya sistemleriyle biçimlendirilmesi GEREKİR. Yani, 32GB'tan küçük herhangi bir SD kartı kullanabilirsiniz, ancak Betaflight yalnızca maksimum 4GB'ı tanıyabilir. Bu 3. taraf formatlama aracını kullanmanızı ve 'Formatın üzerine yaz'ı seçip kartınızı formatlamanızı öneririz. Ayrıca önerilen SD kartlar için buraya göz atın veya test edilen kartları mağazamızdan satın alın.
BetaFlight Kamera Kontrol Paneli Evet(ön taraftaki CC paneli)
Akım Sensörü Girişi Desteklenir. SpeedyBee BLS 50A ESC için lütfen ölçek = 386 ve Ofset = 0'ı ayarlayın.
Güç Girişi 3S - 6S Lipo(G aracılığıyla, 8 pinli konnektörden BAT pinleri/pedleri veya alt taraftaki 8 pedleri)
5V Çıkış 9 grup 5V çıkış, ön tarafta dört +5V ped ve 1 BZ+ ped (Buzzer için kullanılır) ve 4x LED 5V ped. Toplam akım yükü 2A'dır.
9V Çıkış 2 grup 9V çıkış, ön tarafta bir +9V ped ve diğeri alt taraftaki bir konektöre dahildir. Toplam akım yükü 2A'dır.
3.3V Çıkış Desteklenir. 3,3V girişli alıcılar için tasarlanmıştır. 500 mA'e kadar akım yükü.
4,5V Çıkış Desteklenir. FC'ye USB bağlantı noktasından güç verildiğinde bile alıcı ve GPS modülü için tasarlanmıştır. 1A'e kadar akım yükü.
Alt tarafta ESC Sinyali M1 - M4 ve ön tarafta M5-M8.
UART 6 set(UART1, UART2, UART3, UART4(Bluetooth bağlantısına ayrılmıştır)), UART5(ESC telemetrisine ayrılmıştır),UART6
ESC Telemetri UART R5(UART5)
I2C Desteklenir. Ön tarafta SDA ve SCL pedleri. Manyetometre, sonar vb. için kullanılır.
Geleneksel Betaflight LED Pad Desteklenir. Ön tarafın alt kısmında 5V, G ve LED pedler. Betaflight ürün yazılımı tarafından kontrol edilen WS2812 LED için kullanılır.
5V Buzzer için kullanılan Buzzer BZ+ ve BZ- pad
ÖNYÜKLEME Düğmesi Desteklenir.
[A]. BOOT düğmesini basılı tutarken FC'yi açın ve aynı anda FC'yi DFU moduna girmeye zorlayın; bu, FC tuğlalandığında bellenimin yanıp sönmesi içindir.
[B]. FC açıldığında ve bekleme modundayken, BOOT düğmesi alt taraftaki LED1-LED4 konektörlerine bağlı LED şeritlerini kontrol etmek için kullanılabilir. Varsayılan olarak, LED görüntüleme modunu değiştirmek için BOOT düğmesine kısa basın. SpeedyBee-LED modu ile BF-LED modu arasında geçiş yapmak için BOOT düğmesine uzun basın. BF-LED modunda tüm LED1-LED4 şeritleri Betaflight ürün yazılımı tarafından kontrol edilecektir.
RSSI Girişi Desteklenir. Ön yüzünde RS olarak adlandırılmıştır.
Akıllı Bağlantı Noktası / F.Port Desteklenmiyor
Desteklenen Uçuş Kontrol Cihazı Firmware'i BetaFlight (Varsayılan), INAV (INAV firmware'i yalnızca Multishot (önerilen) ve OneShot125'i kullanabilir. Lütfen DShot'un desteklenmediğini unutmayın.)
Firmware Hedef Adı SPEEDYBEEF405V3
Montaj 30,5 x 30,5 mm (4 mm delik çapı)
Boyut 41,6(U) x 39,4(G) x 7,8(Y)mm
Ağırlık 9,6 gr
Ürün Adı SpeedyBee BLS 50A 30x30 4'ü 1 Arada ESC
Firmware BLHeli_S JH50
Kablosuz Yapılandırma Tam Yapılandırma SpeedyBee uygulamasında desteklenir
PC Yapılandırıcı İndirme Bağlantısı https://esc-configurator.com/
Sürekli Akım 50A*4
Patlama Akımı 55A(5 saniye)
TVS Koruyucu diyot Evet
Harici Kapasitör 1000uF Düşük ESR Kapasitör(Paket içerisinde)
ESC Protokolü DSHOT300/600
Güç Girişi 3-6S LiPo
Güç Çıkışı VBAT
Akım Sensörü Desteği (Ölçek=386 Ofset=0)
ESC Telemetrisi Desteklenmiyor
Montaj 30,5 x 30,5 mm (4 mm delik çapı)
Boyut 45,6(U) * 44(G) * 6,1mm(Y)
Ağırlık 13,8 gr
