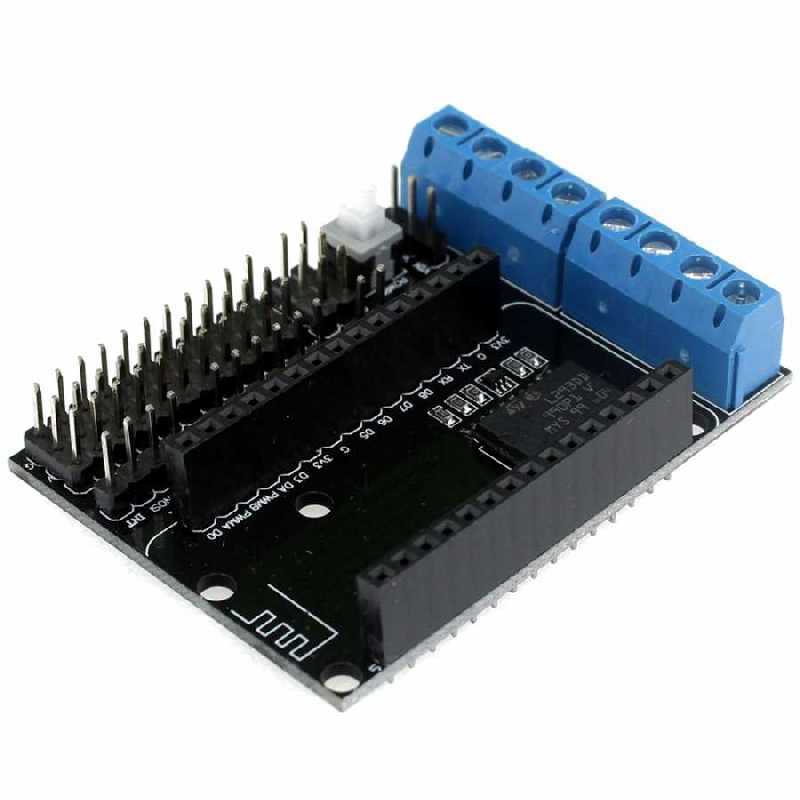

NodeMCU Wifi Motor Shield – ESP12E
NodeMCU Wifi Motor Shield – ESP12E
NodeMCU ESP8266 Kartı ile birlikte kullanılan motor sürücü shield. Üzerinde L293D motor sürücü vardır. 1 adet step motor veya 2 adet DC motor sürebilir. ESP8266 geliştirme kartı ile kullanalarak, kolayca Wifi kontrollü robotlar yapabilirsiniz.
Not: Satmış olduğumuz bu ürün NodeMCU Lolin v3 modeli ile uyumlu değildir. NodeMCU v2 ile uyumludur.
Teknik Özellikler
Motor güç kaynağı (VM): 4.5V ~ 36V, ayrıca çalıştırılabilir
Kontrol gücü (VIN): 4.5V ~ 9V (10VMAX), ayrıca çalıştırılabilir
Modül kısa devre sub (kısa VM ve VIN) sağlar, motor sürücüsünü ve kontrolü tamamlarken kolayca tek bir güç kullanabilirsiniz (4.5V ~ 9V gerekir)
Lojik Çalışma akımı Sayı: ≤60mA (Vi = L), ≤22mA (Vi = H)
Io çalışma akımı parçası: ≤1.2A
Maksimum güç tüketimi: 4W (T = 90 ℃)
Kontrol sinyali giriş seviyesi: Yüksek: 2.3V≤VIH≤VIN; Düşük: -0.3V≤VIL≤1.5V
Çalışma sıcaklığı: -25 ℃ ~ + 125 ℃
Sürücü Tipi: Çift yüksek güçlü H köprüsü sürücüsü
ESP12E Dev Kit Kontrol Portu: D1, D3 (A motor); D2, D4 (B motoru)
Kart üzerinde on-off butonu
