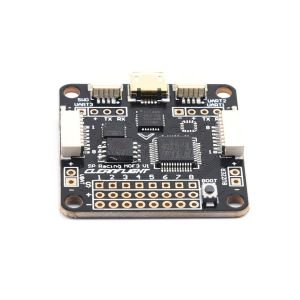

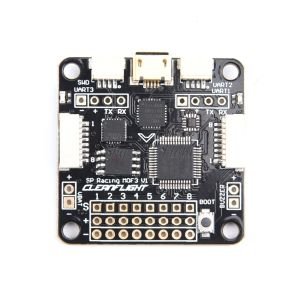

Naze32 F3 Acro Cc3d Sp Racing Destekli Uçuş Kontrol Kartı
793,50 TL + KDV
Stok Kodu
E39
Fiyat
793,50 TL + KDV
KDV Dahil Fiyat
952,20 TL
Yarış F3 uçuş kontrolörü (SPRacingF3) harika uçuş performansı vermek için tasarlandı
Denenmiş ve test edilmiş sensörlere dayanarak, aynı zamanda küçük ve son derece benzersiz I/O yetenekleri sağlarken
Yeni nesil bir CPU kullanarak hafif form faktörü.
SPRacingF3, ister FPV yarışında olun, uçaklarınızın kalbi için ihtiyacınız olan tüm özellikleri size sunar.
Akrobasi uçan veya hava fotoğrafçılığı mükemmel.
Özellikler
• Hiçbir uzlaşma I/O. Tüm özellikleri her zaman kullanın; Örneğin OSD + SmartPort + SBus + GPS + led'inizi bağlayın
Şerit + pil izleme + Sonar + 8 motor-hepsi aynı anda!
• Yerleşik yüksek kapasiteli kara kutu uçuş kayıt cihazı-ayarlarınızı optimize edin ve kurulumunuzun sonuçlarını görün
Tahmin (Deluxe).
• Verimli uçuş hesaplamaları ve daha hızlı donanım kayan nokta ünitesi ile yeni nesil STM32 F3 işlemci
ARM-Cortex M4 çekirdeği.
• İstistackable tasarım-OSDs ve güç dağıtım panoları ile entegre etmek için mükemmeldir.
• ESCs, servolar ve eski alıcılar için 16 PWM I/O hattı. 8 standart pin başlıklarında mevcuttur. Yan üzerinden 8
Monte edilmiş konektörler.
• Kolay PID ayarı ve daha keskin bir yanıt için OneShot esc'ler için tam destek.
• SBus, SumH, SumD, Spektrum1024/2048, XBus, PPM, PWM alıcılarını destekler. Harici invertör gerektirmez
(Dahili).
• Programlanabilir led'ler için özel çıkış-yönlendirme, yarış ve gece uçuşu için harika.
• Uçuş piline ihtiyaç duymadan OLED ekranın bağlantısı için özel I2C portu.
• Voltaj ve akım için pil izleme portları.
• Hassas düşük irtifa tutma için Sonar desteği.
• Sesli uyarılar ve bildirimler için Buzzer portu.
• Geliştirici dostu hata ayıklama portu (SWD) ve önyükleme modu seçimi, unbrickable bootloader.
• Süper düzenli kablolama için simetrik tasarım.
• Pin başlıklarını, JST-SH soketleri veya lehim pedlerini kullanarak kablolayın. Sağ açılı veya düz pin başlıklarını kullanın.
• Kolay rüzgar izolasyonu için panonun altına monte edilmiş barometre.
• Döngü süreleri ~ 2x'e kadar önceki nesil STM32F1 tabanlı panolar kadar hızlı.
• Çapraz platform GUI (Windows/OSX/Linux) ile uçuş kontrolörü yapılandırması.
• Çeşitli uçak, tricopters, quadcopters, hexacopters, octocopters, uçaklar ve daha fazlasını destekler.
• Acro ve Deluxe versiyonlarda mevcuttur.
Varyasyonlar
Acro: yarış/acro uçuşu için standart model.
Yazılım
SP Racing F3, sürekli büyüyen bir topluluğa sahip açık kaynaklı temiz uçuş uçuş kontrolü (FC) yazılımını çalıştırıyor
Dost geliştiriciler ve kullanıcılar. Açık kaynak olmak, sisteme de katkıda bulunabileceğiniz anlamına gelir.
Cleanflight, Cleanflight geliştiricileri tarafından gözden geçirilen ve korunan ayrıntılı bir kılavuz ile birlikte gelir.
Topluluk. Artık güncel olmayan wiki sayfaları ve ikinci el bilgiler yok.
Firmware sürümünüze uygun olan kılavuzu referans aldığınızdan emin olun.
Tarih
Donanım, Cleanflight, Dominic clifton'un lider geliştiricisi tarafından daha yetenekli olması için tasarlandı.
Cleanflight kullanıcıları, katılımcılar ve üst düzey pilotlardan geri bildirim aldıktan sonra STM32F1-based pano.
Bu uyarılara uymamak, garantinizi geçersiz kılacak ve uçuşunuzu yok edecektir.
Denetleyici.
• Polariteyi her zaman gözlemleyin. Gücü uygulamadan önce kontrol edin ve iki kez kontrol edin.
• Herhangi bir bağlantıyı açmadan, takmadan veya yapmadan önce kapatın.
• VCC pinlerine sadece bir güç kaynağı bağlayın/daha fazla bağlamayın
VCC pinlerinin iki veya daha fazlasına bir güç kaynağı. E. g. Eğer ESCs kullanıyorsanız
BECs ile merkezi kırmızı kabloyu tek bir ESC konektöründen çıkarın.
• GND, VCC veya 3.3 v'yi birbirine bağlamayın (kısa devre).
• Özellikle belirtilmedikçe GND, VCC veya 3.3v girişlerini veya çıkışlarını bağlamayın.
• Özellikle herhangi bir giriş veya çıkışı başka bir giriş veya çıkışa bağlamayın
Belirtilen.
• 3.3v kaynağı sadece düşük akım kullanımı içindir. 100mA maks.
• Basınç sensörüne (barometre) kir/toz/tutkal/vb.
• Mıknatısları uçuş kontrolörü 'den uzak tutun.
Uyarılar
Genel tavsiye
En iyi performans ve uçuş kontrolörü uzun ömür için aşağıdaki tavsiyeyi takip edin:
• JST-SH konektörleri güçlendirmek için reçine/tutkal uygulayın-uçaklarınızı çarpırsanız yardımcı olur.
• Uçuş kontrolörü için bir muhafaza/kutu kullanılması önerilir.
• Basınç sensörünün altında açık hücreli köpüğü takın-FC arasında biraz sandviç
Ve çerçeve.
• Rota motoru/akü telleri pusula sensöründen (manyetometre) uzakta
Mümkün olduğunca.
• Sadece ihtiyacınız varsa önyükleme jumper pinlerini yükleyin.
• Özellikle VBAT için renk kodlu pin başlıklarının kullanılması önerilir (tedarik edilmez)
Başlıklar.
• Ivmeölçer/gyro sensörüne ulaşan titreşimleri önlemek için her şeyi yapın.
E. g. Denge sahne, motorlar ve her şeyi güvenli
SPRacingF3, ister FPV yarışına, akrobatik uçuşa veya hava fotoğrafçılığına ihtiyacınız olan tüm özellikleri verir.
SPRacingF3, sürekli büyüyen dostu geliştiriciler ve kullanıcılar topluluğuna sahip açık kaynaklı temiz uçuş uçuş kontrolü (FC) yazılımını çalıştırıyor. Açık kaynak olmak, sisteme de katkıda bulunabileceğiniz anlamına gelir.
Özellikleri:
* 30.5mm montaj delikleri ile 36x36mm kurulu.
* ~ 5 gram.
* STM32F3 CPU.
* Yüksek kapasiteli flaş (Acro ve Deluxe)
* MPU6050 ivmeölçer/gyro
* MS5611 barometre (sadece Deluxe)
* HMC5883 pusula (sadece Deluxe)
* MicroUSB soketi.
* 4x 4pin JST-SH yuva (I2C, SWD, 2xUART)
* 2x 8pin JST-SH yuva (PPM, PWM, seri RX, GPIO, ADC, 3V, 5V, GND)

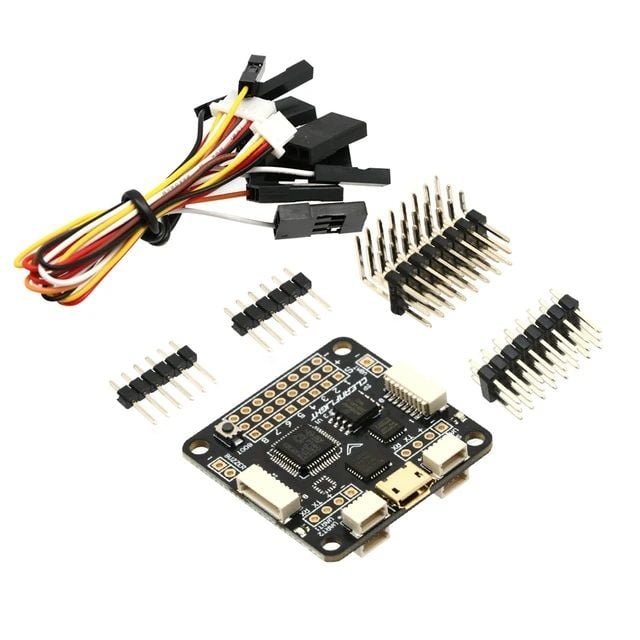

* 8x 3pin, ESC/Servo bağlantıları için pin başlıkları için delikler.
* 2x 4pin olsa-2x seri port için pin başlıkları için delikler.
* 2x 2pin olsa-akü voltajı ve buzzer için pin başlıkları için delikler.
