NanoVNA RF Test Cihazı Kartı Filtre Zayıflatıcı - RF Demo Kiti
483,00 TL + KDV
Kategori
Stok Kodu
B94
Fiyat
483,00 TL + KDV
KDV Dahil Fiyat
579,60 TL

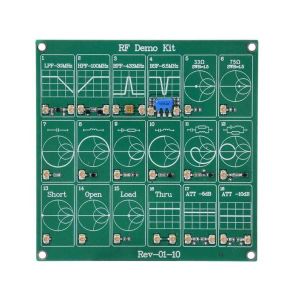

NanoVNA RF Test Cihazı Kartı Filtre Zayıflatıcı - RF Demo Kiti
RF Test Kartı: Vektör ağ analizörü, anten kalibrasyon testi kalibrasyon öğrenme öğrenmek için RF demo kiti. RF Breadboard, vektör/spektrum analizörünün sırlarını keşfetmek isteyen yeni başlayanlar için kullanışlıdır.
Kısa Dalga Düşük Geçişli Filtre LPF: 30 MHz; FM yüksek geçiş filtresi HPF: 100 MHz; Yaygın olarak kullanılan SAW bant geçiren filtre: 433 MHz; BSF video seramik tuzağı: 6,5 MHz

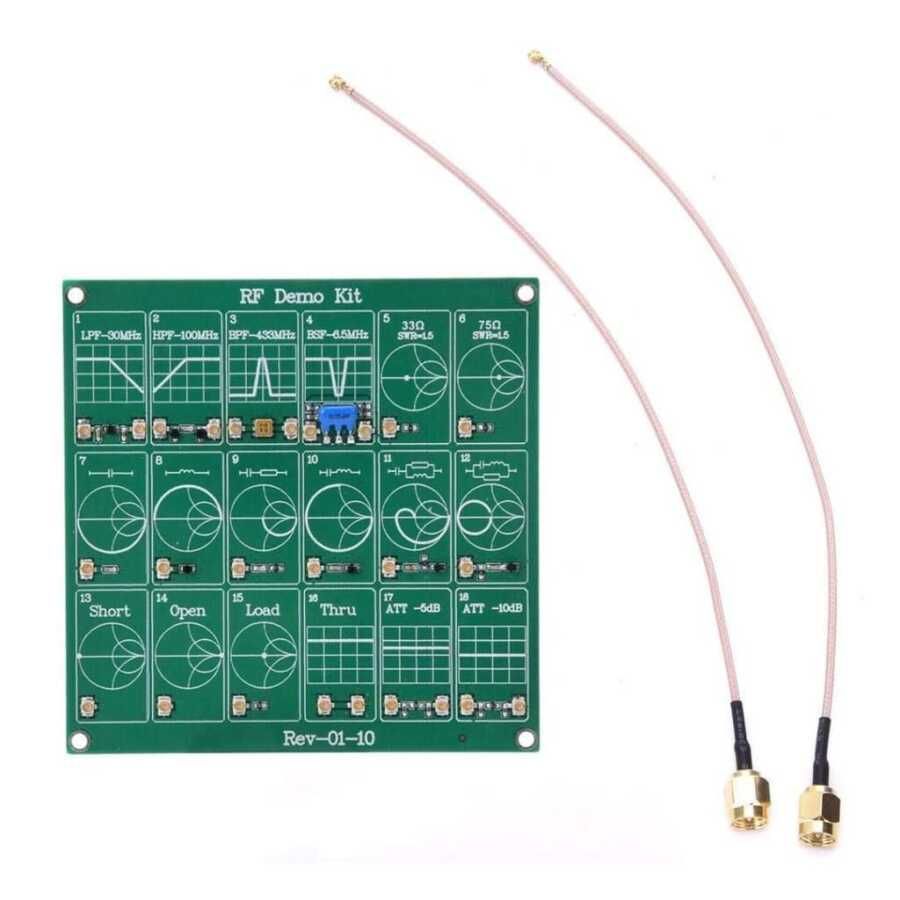

18 fonksiyonel modül ve 2 UFL bağlantı kablosu: kart, 18 fonksiyonel modül ile tamamen entegredir. Rahat kullanım için 2 adet UFL bağlantı kablosu ile donatılmıştır. Her modül, yüksek kalite ve güçlü güvenilirlik ile iyi seçilmiştir. Kart küçük ve hafiftir, taşımaya uygundur.
Teknik Özellikler
Vektör ağ analizcisi öğrenen aracı
RLC serisi ve paralel devre 1
RLC serisi ve paralel devre 2
33 ohm direnç, SWR=1,5
75 ohm direnç, SWR=1,5
BSF seramik notch filtresi, merkez frekansı 6.5MHz
BPF seramik filtre, merkez frekansı 10.7MHz
RC serisi devre
LC serisi devre
kapasitör
İndüktans
Ev yapımı alçak geçiren filtre, 3dB bant genişliği 400MHz
Ev yapımı yüksek geçişli filtre, 3dB bant genişliği 500MHz
Kısa devre kalibrasyon devresi
Açık devre kalibrasyon devresi
50 ohm yük kalibrasyon devresi
10dB zayıflama devresi
3dB zayıflama devresi
10x10cm ebadında baskılı devre kartı
