NanoVNA-F V2 Vektör Network Analizör 3Ghz
7.120,00 TL + KDV
Kategori
Stok Kodu
D8Z5HJVQDF
Fiyat
7.120,00 TL + KDV
KDV Dahil Fiyat
8.544,00 TL
NanoVNA V2
NanoVNA-F-V2 taşınabilir vektör ağ analizatörü, NanoVNA-F temel alınarak geliştirilen yeni nesil bir üründür. 4.3 inç IPS LCD ekran ve alüminyum alaşımlı bir kasa ile birlikte standart 5000mAh yüksek kapasiteli lityum pil ile gelir ve pil ömrü 7 saate kadar çıkar. Dokunmatik ekran ve yan düğme işlemlerini destekler ve hem Çince hem de İngilizce arayüz sunar. Kullanıcı arayüzü NanoVNA-F ile uyumludur ve ölçüm aralığı 3GHz'e genişletilmiş olup, daha hassas ölçümler ve daha kullanışlı işlemler için daha büyük bir dinamik aralık sunar.
Ana Özellikler

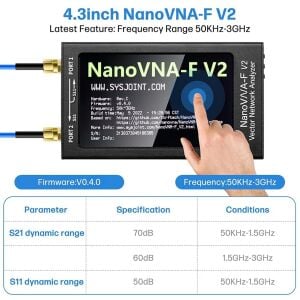

Frekans Aralığı: 50k~3GHz
S11 Dinamik Aralığı: 50dB
S21 Dinamik Aralığı: 70dB
Ekran: 4.3 inç IPS 800*480
Pil Ömrü: 7 saat
Özellikler
Ekran: 800x480 çözünürlüğe sahip 4.3 inç IPS LCD ekran, ultra geniş izleme açısı sunar ve uzun süreli kullanım için göz dostudur.
Kasa: Tam alüminyum alaşımlı kasa, sağlam ve dayanıklıdır, elektromanyetik müdahaleyi etkili bir şekilde engelleyerek ölçüm doğruluğunu sağlar.
Boyutlar: Kompakt boyutlar: 125mm x 75mm x 20mm, taşınabilirlik açısından oldukça uygun.
Arabirim: Çeşitli test cihazlarına kolay bağlantı için SMA RF arabirimi.
Pil: 5000mAh yüksek kapasiteli lityum pil, 7 saate kadar kullanım süresi sağlar.
İşlem: Esnek ve kullanışlı işlem için üç ek yan düğmeli tam dokunmatik tasarım.
Arayüz: Hem Çince hem de İngilizce arayüzlerini destekler.
Kullanıcı Arayüzü: Kolay ölçüm işlemleri için optimize edilmiş kullanıcı arayüzü tasarımı.
Ekran Parlaklığı: Ekran parlaklığının ayarlanabilmesini destekler.
Yazılım Güncelleme: Programcıya ihtiyaç duymadan sanal bir USB sürücü üzerinden yazılım güncelleme yapılabilir.

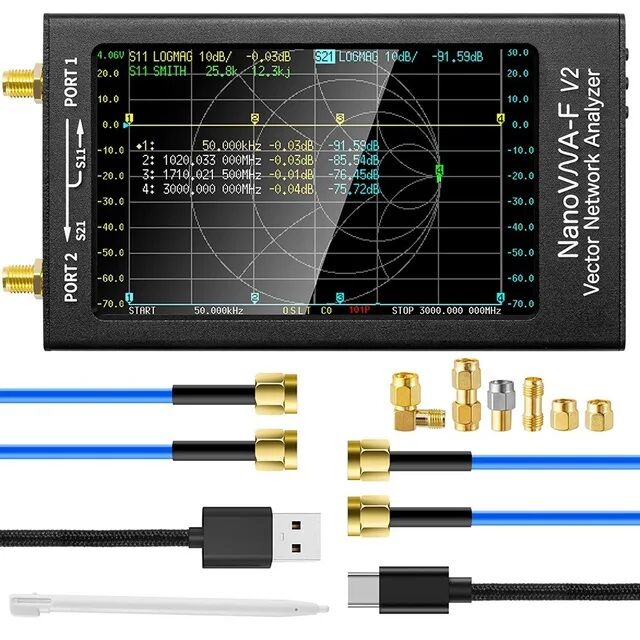

Kalibrasyon: Kalibrasyon doğruluğunu sağlamak için yüksek kaliteli kalibrasyon bileşenleri ve RG405 faz stabil kablolarla birlikte gelir.
Güç Çıkışı: 5V/1A güç çıkışını desteklemek için bir USB güç çıkış arabirimi bulunur.
Şarj: Daha kısa şarj süresi için 2A yüksek akım şarj IC'si kullanır.
PC Yazılımı: Hem Çince hem de İngilizce arayüzlü uyumlu PC yazılımını içerir.
Ekran Görüntüsü Yakalama: Cihazdan ekran görüntüsü yakalamak için PC yazılımı üzerinden ekran yakalama yapılabilir.
Performans
Ölçüm Frekansı: 50kHz ile 3000MHz arası
RF Çıkış Gücü: -9 dBm
S11 Dinamik Aralığı: 50dB (<1.5GHz), 40dB (<3GHz)
S21 Dinamik Aralığı: 70dB (<1.5GHz), 60dB (<3GHz)
Frekans Toleransı: <0.5ppm
Port SWR: <1.1
Ekran: 4.3" IPS TFT (800x480)
Çıkış Yeteneği: 5V/1A
USB Arabirimi: USB Type-C
Güç Tüketimi: 3.7V Li-Po, 5000mAh
Tarama Noktası Sayısı: 101
Ekran İz: En fazla 4
İşaretçi Noktaları: En fazla 4
Kalibrasyon Sonucu: En fazla 5 grup
Tarama Süresi: 2.7s/her seferinde
Linkler:
https://github.com/NanoVNA-Saver/nanovna-saver/releases
https://www.sysjoint.com/ueditor/php/upload/file/PDF/NanoVNA-F%20V2%20Portable%20Vector%20Network%20Analyzer%20User%20Guide%20V2.0.pdf
https://www.sysjoint.com/ueditor/php/upload/file/PDF/NanoVNA-F%20V2%20Quick%20Start%20Guide%200.3.0.pdf
