MP3429 5V 9V 12V 15V 50W Voltaj Yükseltici 21A PEAK TPS54X0
Modül açıklaması

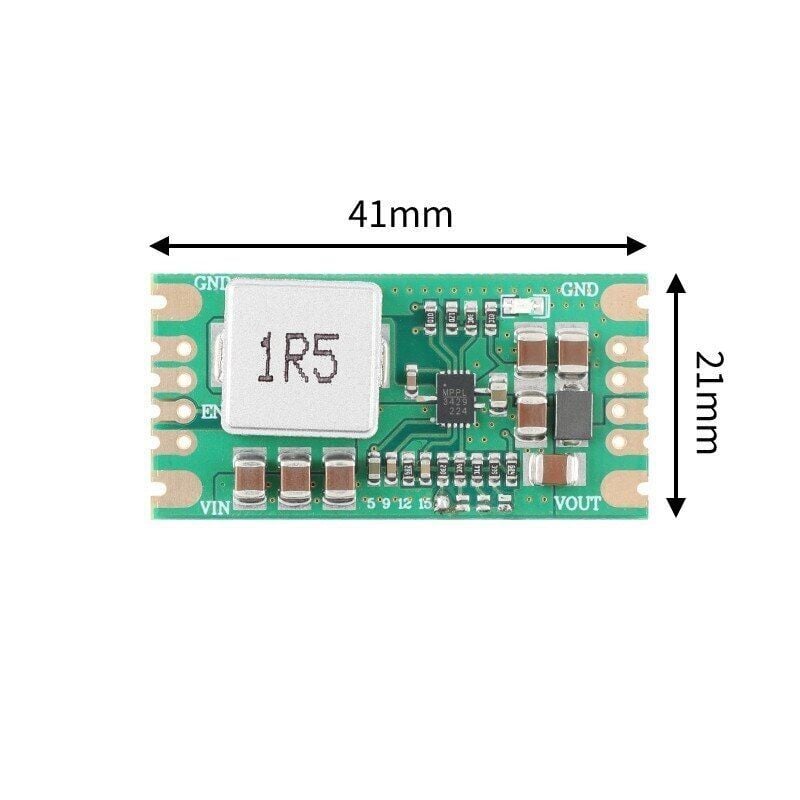

Bu modül, yüksek güç yoğunluğuna sahip bir boost anahtarlama güç kaynağıdır. Çeşitli voltaj çıkışları (5V, 9V, 12V, 15V) varsayılan olarak tahtada yapılandırılır ve karşılık gelen voltaj çıkışına yalnızca ilgili atlama noktasını kaynak yaparak dönüştürülebilir. En uygun teorik dönüşüm oranı % 97% 'e ulaşabilir. Aşırı ısınma koruması vardır, güç kaynağı devresi, cömert malzemeler, küçük dalgalanma anahtarlama tasarım özellikleri ile sıkı uyum içinde pin, düzenli modül düzeni, düzeni ve kablolama sağlayan geçiş anahtarı, kullanışlı ve pratik güç çıkışı. Modülde kullanılan MP3429, 600kHz sabit frekanslı geniş giriş aralığı yüksek entegre destek dönüştürücüsüdür. Başlangıç voltajı 2.7V kadar düşük, tek akü güç kaynağı 30W yük gücüne kadar destekleyebilir ve düşük empedans gücü MOSFET entegre edilmiştir. Sabit kapanma süresi kontrolü (COT) modu hızlı geçici yanıt sağlayabilir. Düşük uç mosfet'teki periyodik akım koruması, akımın tükenmesini önleyebilir ve üst düzey MOSFET harici Schottky diyotları kullanmaktan kaçınabilir.
Modül kullanımı için önlemler
(1) modülün kendi etkinleştirme işlevi vardır. Varsayılan olarak, yukarı çekerek etkinleştirilir. EN pin modülü devre dışı bırakmak için topraklanabilir.
(2) modül kullanımda ısınır, alıcı gerçek duruma göre ısı dağılımını arttırmalıdır. Modül büyük yük ile yüklendiğinde, ısı emici uygun şekilde artırılabilir.
(3) modül bir step-up modülüdür ve giriş voltajının set çıkış voltajından daha az olması gerekir.
