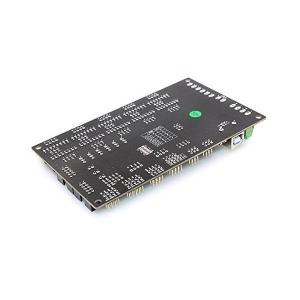

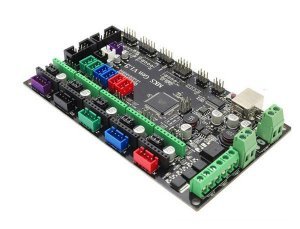

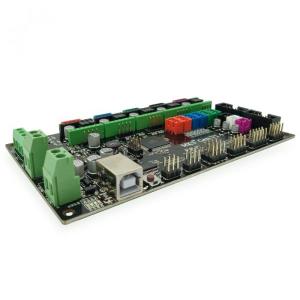

MKS Gen V1.4 3D Printer Kontrol Kartı
MKS Gen V1.4 3D Printer Kontrol Kartı
MKS Gen V1.4 kartı; Arduino MEGA256 ve RAMPS 1.4birleşimidir.A4988, DRV8825 ve TMC2100 sürücülerini destekler.
MKS Gen V1.4, zengin özellikleri ile RepRap ve diğer CNC aletlerin gereksinimlerini tek bir elektronik parçada toplamıştır.
Arduino MEGA ve RAMPS’i bulundurduğu için Atmega2560 ve FT232 işlemcisiyle tüm RAMPS sınıfı yazılımlarla uyumludur.
MKS Gen V1.4, kullanıcıların güç kaynaklarına göre 12V-24V aralığında çalışacak şekilde dizayn edilmiştir. Marlin, Repetier, Sprinter gibi yazılımları destekler.
Arduino IDE ile yazılımlarınızı, ICSP PIN vasıtasıyla MKS Gen V1.4 kartına aktarabilirsiniz.Aktarım sırasında mavi LED sürekli yanarken, RX/TX LED’i hızlıca yanıp söner.
Özellikler
- Arduino MEGA 2560, RAMPS 1.4 gömülü gelen ve motor sürücü slotlarına sahip geliştirme kartıdır.
- Arduino MEGA, Atmega2560 ile, FT232 işlemciler tüm RAMPS sınıfı yazılımlar ile uyumludur.
- Yazılımlar RAMPS 1.4 ile aynı yapılandırma ile kullanılabilir
- 3D yazıcılar için uygundur.
- Kart üzerinde wireless pinoutu mevcuttur.
- AUX-1,AUX-2,AUX-3,Servos1 çıkışları yer almaktadır.
- Kolay görüntülüme ve SD-kart bağlantısı, kart üzerinde RepRapDiscountSmartController uyumlu pin başlığı
- Termistörler için 3 adet sıcaklı ADC bağlayıcı
- A4988, DRV8825 ve TMC2100 sürücülerini destekler.
- 4 adet ana güç için gerilim seçici ile PWM kabiliyetli powermosfet çıkışı (Bed, Extruder0, Extruder1, Fans)
- 4 tabakalı PCB ile ısı dağılımını optimize edilmiştir
- 6 adet güç kaynağıyla (Xmax/Xmin/Ymax/Ymin/Zmax/Zmin) limit switch baplantıları mevcuttur.
- Kısa devre için resetlenebilen sigorta
- Kartın ebadı : 14.4 x 8.4 cm
- USB sürücü çipi FT232RL
UYARI
+/- ucun karıştırılması veya başka bağlantı hatalarında güç, karta zarar verebilir, yangına neden olabilir.
Güç açıkken kabloyu veya modulu, takıp veya çıkarmayın.
Elinizde statik yük varken ya da güç açıkken karta dokunmayın.
Bitiş terminali pinleri, diğer RepRap katlardaki Vcc- Signal – GND yerine Signal - GND – Vcc’dir. Bağlantıları doğru yaptığınıza emin olun.
Arıza ve yangın tehlikesine karşı, güç karta bağlıyken ya da makine çalışırken başıboş bırakmayın.

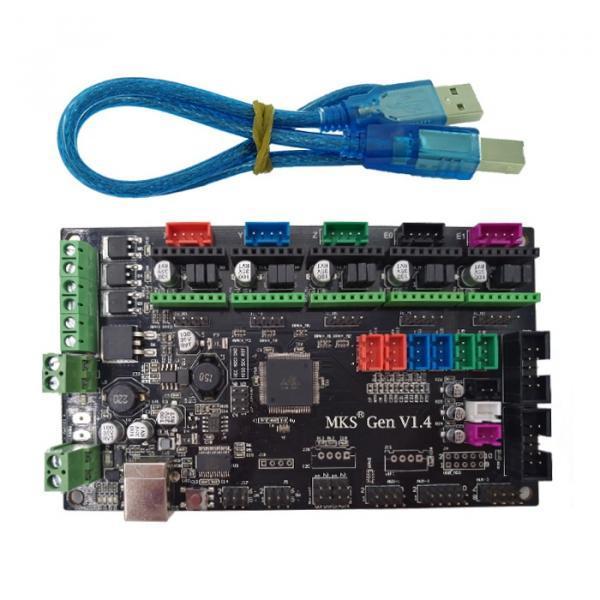

Paket İçeriği
- 1 x MKS GEN V1.4
- 1 x USB Kablosu
