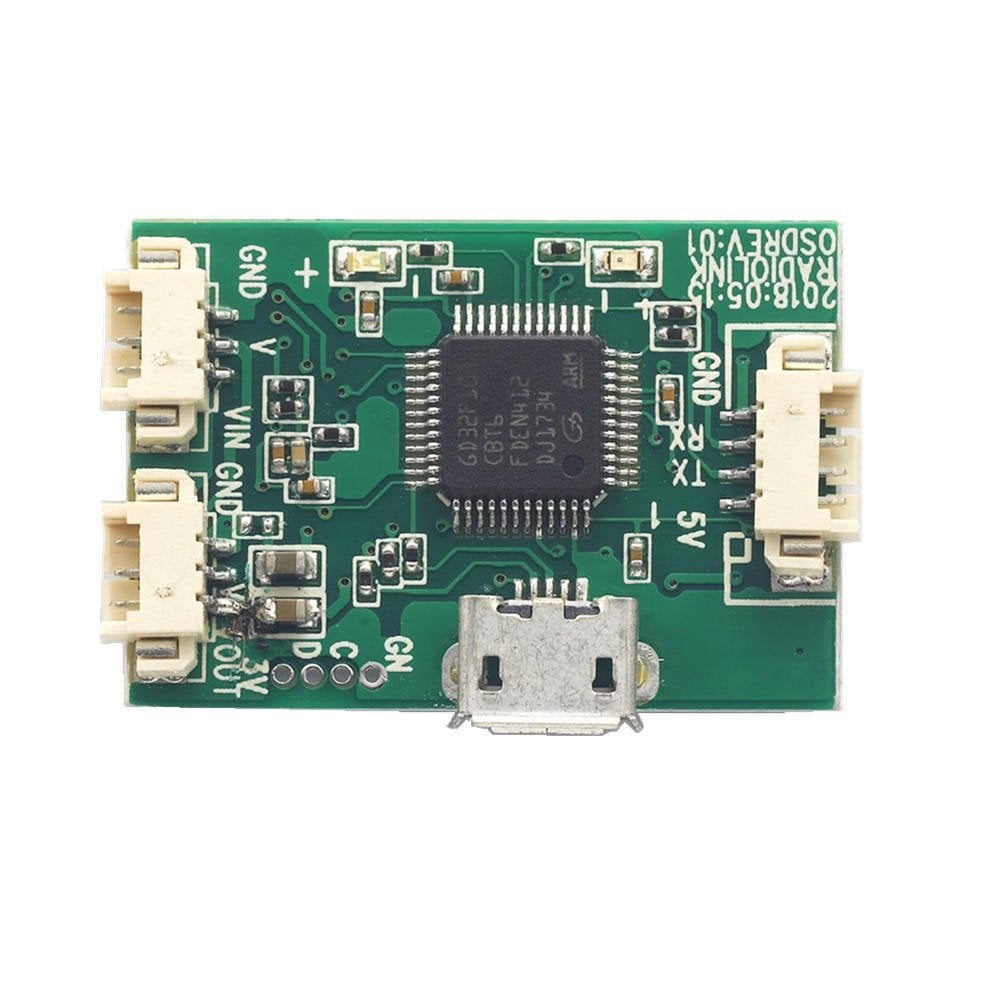

Mini Osd Modül Pixhawk / Mini pix F4 Uyumludur

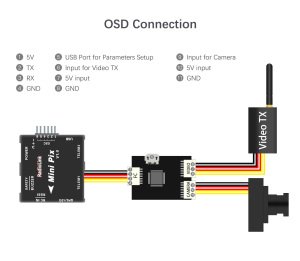

Uçuş verilerinin elde edilmesi için Mini Pix / Pixhawk uçuş kontrol cihazı ile uyumludur.
Nasıl yapılandırılır?
1. Bu Mini OSD Modülünü bilgisayara Andriod USB Kablosu ile bağlayın.
2. "RadioLinker OSD_Tool" Yapılandırma Uygulamasını açın
3. Dosyadan "OSD_Config" dosyasını bulun ve "MinimOSD_2.4.1.5" içine girmek için çift tıklayın.
4. Yapılandırma Sayfasına gelir (Resim sayfasında olduğu gibi Kullanım 6 ürün sayfasında gösterildi)
Diğer modülleri de bağlarsanız, lütfen aşağıdaki adımları takip ederek doğru CMO Portunu bulun.
(A. "Bilgisayarım" ı açın; B. "Aygıt Yöneticisi" ni alın.
; C. daha sonra "Seri Port" dan COM Port seçin.
D. Son olarak, yapılandırma sayfasında aynı COM'u seçin.)
5. Ayar parametresi ve Kaydet. (Resim 7Showed)
- A. Soldaki sayfaya göre almak istediğiniz verileri seçin.
- B. Fareyi sürükleyin ve ardından verilerin gösterilen konumunu sağ tarafa hareket ettirin.
- C. Parametre ayarlandıktan sonra, "Dosya" ve "OSD dosyasını kaydet" üzerine tıklayın.
- D. Aynı ayara ihtiyacınız varsa, sadece "Dosya" ve "OSD dosyasını aç" öğelerini bulun, sonra gösterebilir.
6. Dili Değiştir. (Son fotoğrafın gösterdiği gibi)
Parametre Dosyası için Tıklayınız
