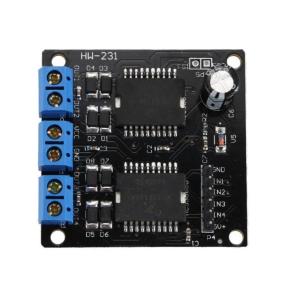

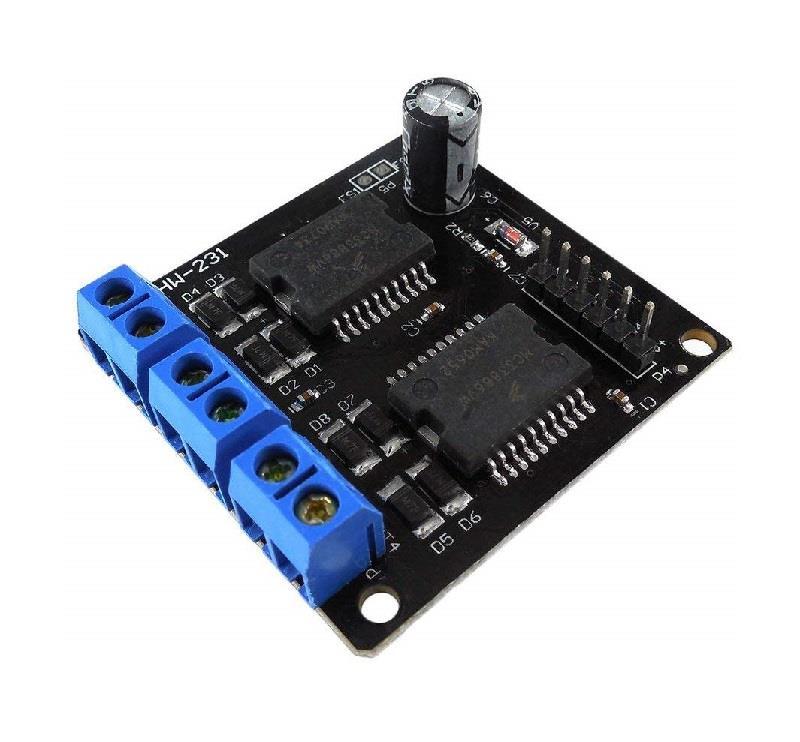

MC33886 Motor Sürücü Kartı
MC33886 Motor Sürücü Kartı
Mc33886 motor sürücü çipini benimseyen, yüksek akımlı bir motor sürücü kartıdır. Sürücü kartı aynı anda iki motor sürebilir, çıkış akımı 5A'ya ulaşabilir ve motor PWM hız regülasyonu gerçekleştirilebilir. Frenleme gibi gerçek zamanlı kontrol fonksiyonları vardır. Aşırı akım, düşük voltaj ve aşırı sıcaklık otomatik koruması bulunur.
Teknik Özellikler
Boyut: 46x48mm
Çalışma voltajı: 6.5V ~ 24V DC
İç direnç: 140 milyon ohm
PWM frekansı: <10KHZ
Maksimum akım sürücü: 5A
Sıcaklık aralığı: -40 ° C ~ 125 ° C
Giriş kontrolü ve motor çalışma durumu (1 yüksek seviye, 0 düşük seviye anlamına gelir)
Dikkat edilmesi gereken konular
Bağlarken, her bir pimin ilgili bir logosu vardır ve dikkatlice kontrol edebilirsiniz. Güç kaynağının artı ve eksi uçlarını ters çevirmeyin.
Çalışırken sürücünün maksimum çalışma akımını ve çalışma voltajını aşmayın.
Sürücü çalışırken, mc33886 yongasının ısısına dikkat edin. Isı çok ciddi ise, lütfen çalışmayı bırakın.
(FS1 \ FS2) hata durumu göstergesi. Normal şartlarda 0 çıkışı düşüktür. Motor komütaja geçtiğinde, döngünün geçici akımı, çipin aşırı akım koruma eşiğini aşan nispeten büyüktür. FS düşmeye devam ettiğinde, yanmasını önlemek için lütfen hemen kapatın.
