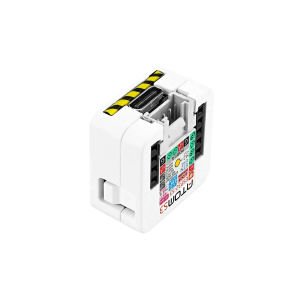

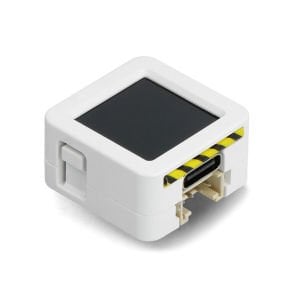

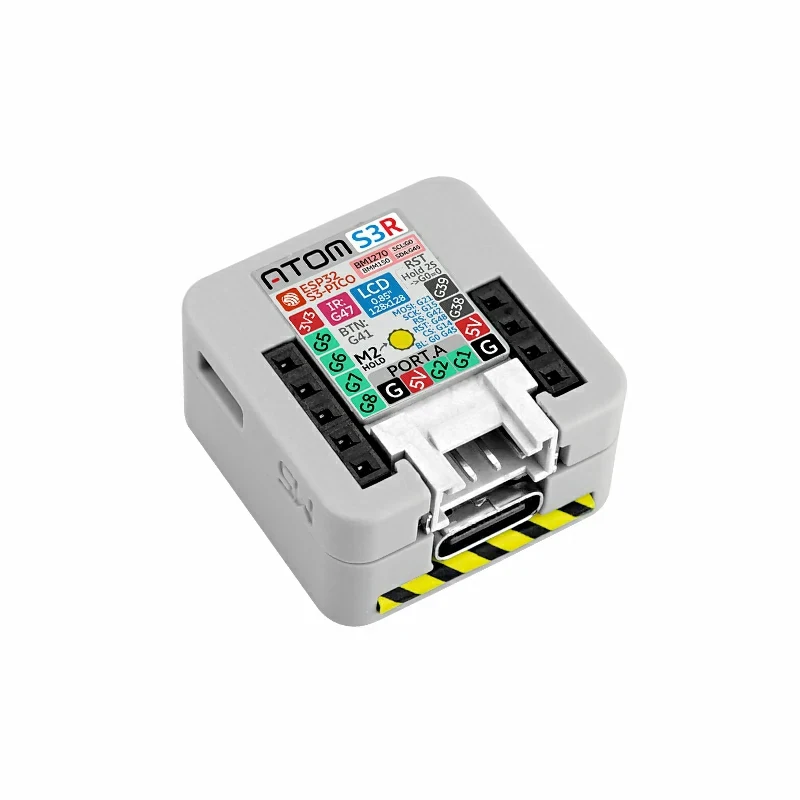

M5Stack AtomS3R Lcd Ekranlı Geliştirme Kartı
-
ESP32-S3FN8 temel alınarak geliştirildi
-
USB indirme işleviyle birlikte gelir
-
Dahili 3 eksenli jiroskop ve 3 eksenli ivmeölçer (MPU6886)
-
Programlanabilir tuşlar
-
0,85 inç LCD ekran
-
Kızılötesi emisyon fonksiyonu
-
Genişletilebilir pinler ve arayüzler
-
Geliştirme platformu: Arduino, UIFlow
-
IoT düğümü
-
Mikrodenetleyici
-
Giyilebilir ürünler
Paket İçeriği
1x ATOMS3R

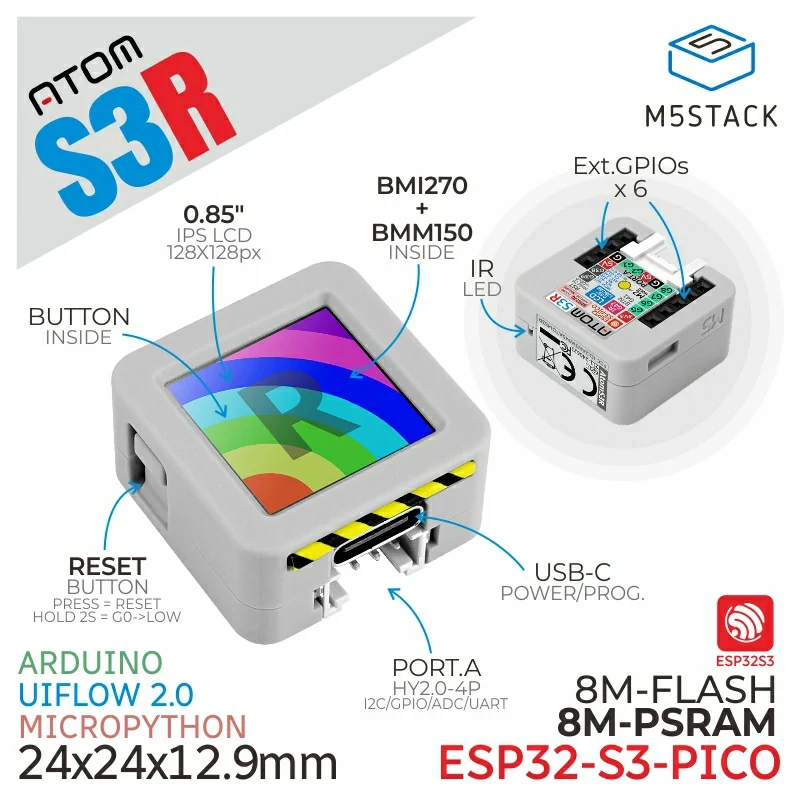

Şartname Detaylar
SoC: ESP32-S3-PICO-1-N8R8 @Çift çekirdekli Xtensa LX7 işlemci, 240MHz'e kadar @USB-OTG
PSRAM: 8MB PSRAM
FLAŞ: 8MB FLAŞ
TFT Sürücüsü: GC9107
Renkli IPS Çözünürlüğü: 128 x 128
Altı eksenli sensör (BMI270): Doğruluk: %0,05 (hızlanma), 0,05°/s (açılı hız), I2C adresi: 0x68
Üç eksenli jeomanyetik sensör (BMM150): Doğruluk: 0,3 μT
BMI270'e monte edilmiş, manyetometre verilerine BMI270 aracılığıyla erişilebilen
IR: Kızılötesi iletim aralığı: 12,46m @ 180°, 1,45 m @ 90°, 3,88 m @ 45°
Uyku akımı: GPIO-5V güç: DC5V @ 11,63 μA, Grove-5V güç: DC5V @ 10.75 μA, USB-5V güç: DC5V @ 92,50 μA

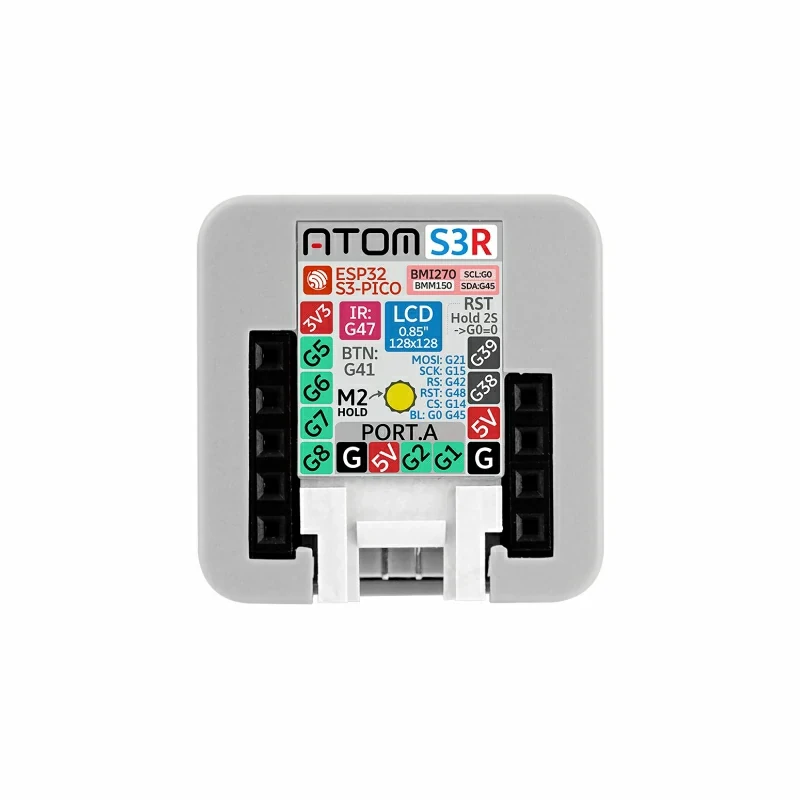

Alt ayrılmış GPIO pinleri: G5/G6/G7/G8/G38/G39
Çalışma sıcaklığı: 0°C ~ 40°C
Ürün boyutları: 24*24*12,9mm
Ambalaj boyutları: 85*65,5*13mm
Ürün ağırlığı: 6,7g
Ambalaj ağırlığı: 13,4g
Dahili yeşil LED yanana kadar sıfırlama düğmesini (yaklaşık 2 saniye) basılı tutun, ardından ürün yazılımını bırakın.Şu anda cihaz, yazmayı bekleyen indirme moduna girdi.
LCD arka ışığını kontrol ederken PWM frekansının 500Hz kullanılması tavsiye edilir.
