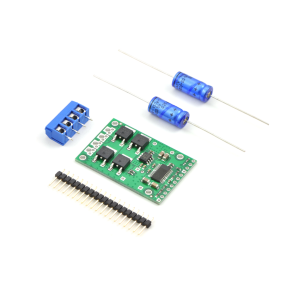

High-Power Motor Sürücü 18v25 CS PL-1455
710,00 TL + KDV
Kategori
Stok Kodu
KP79
Fiyat
710,00 TL + KDV
KDV Dahil Fiyat
852,00 TL

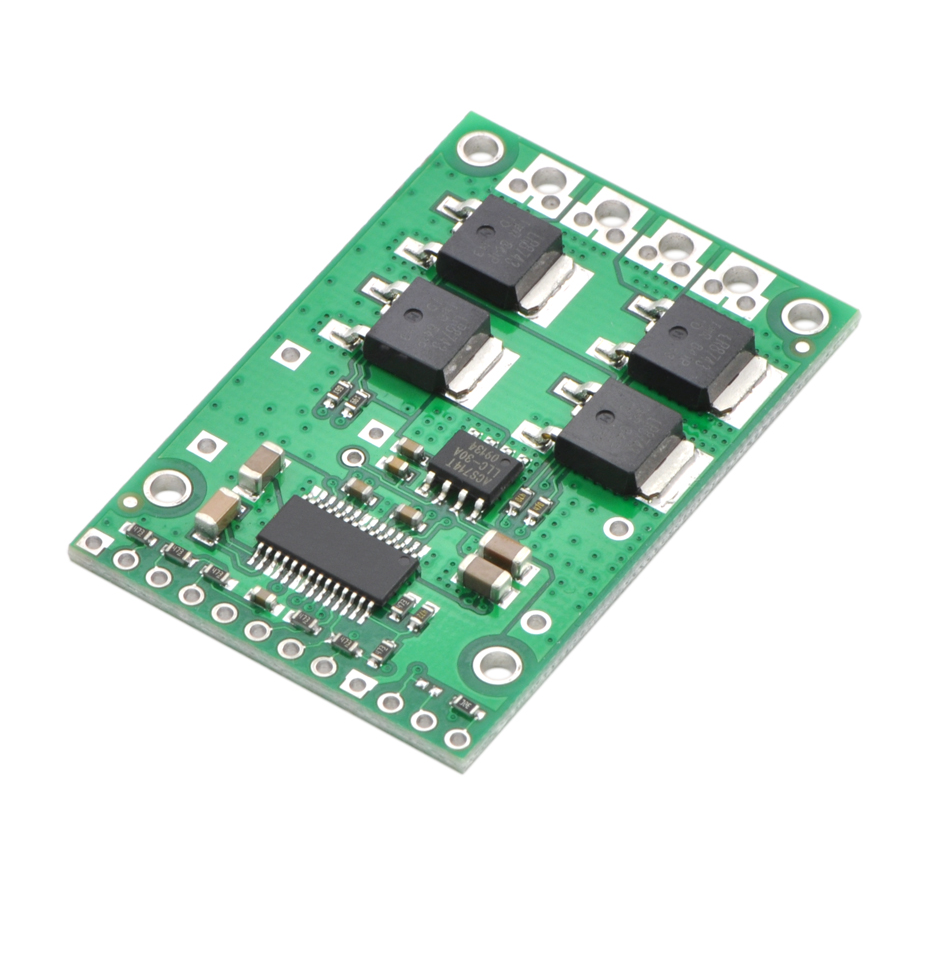

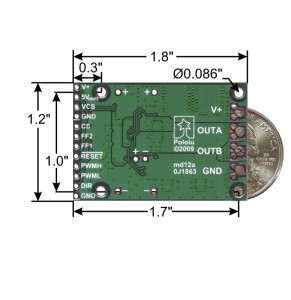

Bu ayrı MOSFET H-köprü motor sürücüsü, bir yüksek güçlü DC fırçalı motorun çift yönlü kontrolünü sağlar. Kompakt 1,8×1,2 inçlik kart, geniş 5,5 ila 30 V voltaj aralığını destekler ve bir ısı emici olmadan sürekli 25 A sağlamak için yeterince verimlidir. Bu sürüm, motor akımına orantılı bir analog voltaj çıkışı verir ve ekstra bir kontrol girişi, diğer Pololu yüksek güçlü motor sürücülerinin sunduğu sürüş ve frenlemeye ek olarak serbest sürüşe izin verir.
Pololu yüksek güçlü motor sürücüsü, büyük DC fırçalı motorları sürmek için tasarlanmış ayrı bir MOSFET H köprüsüdür. H köprüsü, bacak başına bir N kanallı MOSFET'ten oluşur ve kartın performansının çoğu bu MOSFET'ler tarafından belirlenir (kartın geri kalanı kullanıcı girişlerini almak ve MOSFET'leri kontrol etmek için devreleri içerir). MOSFET veri sayfası "Kaynaklar" sekmesi altında mevcuttur. MOSFET'lerin mutlak maksimum voltaj derecesi 30 V'tur; daha yüksek voltajlar motor sürücüsünü kalıcı olarak tahrip edebilir. Normal çalışma koşulları altında, besleme hattındaki dalgalanma voltajı maksimum voltajı ortalama veya amaçlanan voltajdan daha yükseğe çıkarabilir, bu nedenle güvenli maksimum voltaj yaklaşık 24 V'tur.
Pololu yüksek güçlü motor sürücüsü, büyük DC fırçalı motorları sürmek için tasarlanmış ayrı bir MOSFET H köprüsüdür. H köprüsü, bacak başına bir N kanallı MOSFET'ten oluşur ve kartın performansının çoğu bu MOSFET'ler tarafından belirlenir (kartın geri kalanı kullanıcı girişlerini almak ve MOSFET'leri kontrol etmek için devreleri içerir). MOSFET veri sayfası "Kaynaklar" sekmesi altında mevcuttur. MOSFET'lerin mutlak maksimum voltaj derecesi 30 V'tur; daha yüksek voltajlar motor sürücüsünü kalıcı olarak tahrip edebilir. Normal çalışma koşulları altında, besleme hattındaki dalgalanma voltajı maksimum voltajı ortalama veya amaçlanan voltajdan daha yükseğe çıkarabilir, bu nedenle güvenli maksimum voltaj yaklaşık 24 V'tur.
| Motor kanalları: | 1 |
|---|---|
| Minimum çalışma voltajı: | 5,5V |
| Maksimum çalışma voltajı: | 30V |
| Kanal başına sürekli çıkış akımı: | 25 A 2 |
| Güncel anlam: | 0,066 V/A 3 |
| Maksimum PWM frekansı: | 40kHz 4 |
| Maksimum mantık voltajı: | 5,5V |
| MOSFET direnç üstü (bacak başına maksimum): | 3,1 mΩ |
| Ters voltaj koruması?: | N |
