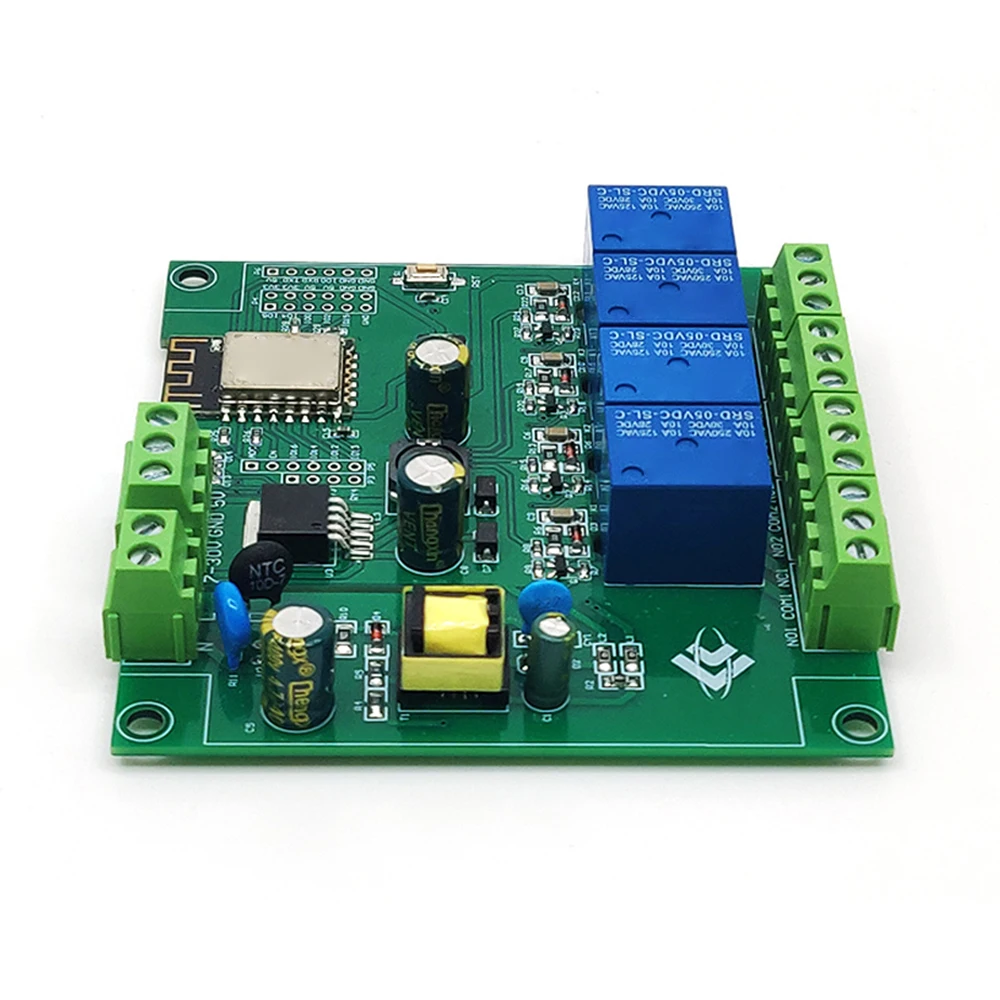

• 4 kanallı röle modülü :Esp8266 kablosuz wifi röle modülü, birden fazla cihazın tek bir kaynaktan bağlanmasına ve kontrol edilmesine izin veren 4 kanallı bir tasarıma sahiptir.
• Çok yönlü voltaj regülatörü :Bu ürün, ac/dc 5v/7-28v/5-80v/5-80v aralıklarında etkili bir şekilde çalışan çok yönlü bir voltaj regülatörü olarak hizmet vermektedir. çok çeşitli uygulamalar için uygun hale getirir.
• E-welink app uzaktan kumanda :ESP-12F geliştirme kartı, kolay ve rahat kullanım ve kontrol için izin veren e-welink app uzaktan kumanda işlevselliği ile birlikte gelir.
• Kablosuz wifi bağlantısı :Kablosuz wifi bağlantısı ile donatılmış olan bu modül, kullanıcı deneyimini geliştiren kesintisiz iletişim ve kontrol sağlar.
• Geliştirme kurulu özelliği :Bu ürün ayrıca geliştiricilerin yeni uygulamalar ve teknolojiler oluşturması ve test etmesi için bir platform sağlayan bir geliştirme kurulu olarak işlev görür.
• Kökeni :Anakara çin
Ürün özellikleri:
1, olgun ve istikrarlı on-board ESP-12F wifi modülü, büyük kapasiteli 4m bayt flaş;
2, wifi modülü i/o portu ve uart program indirme portu tüm çizilmiş, ikincil geliştirme için uygun;
3, dahili AC-DC anahtarlama güç modülü, güç kaynağı modu AC90-250V/DC7-30V/5v destekler;
4, yerleşik wifi modülü rst sıfırlama düğmesi
5. ESP-12F eclipse/arduino ide gibi geliştirme araçlarını destekler ve arduino geliştirme ortamı altında referans programları sağlar;
6, 4 on-board 5v röle, çıkış anahtarlama sinyali, yük içinde kontrol kontrol gerilimi ac;/dc30v için uygundur;
7, dahili güç göstergesi, 1 programlanabilir led ve röle göstergesi.

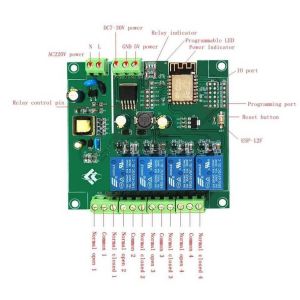

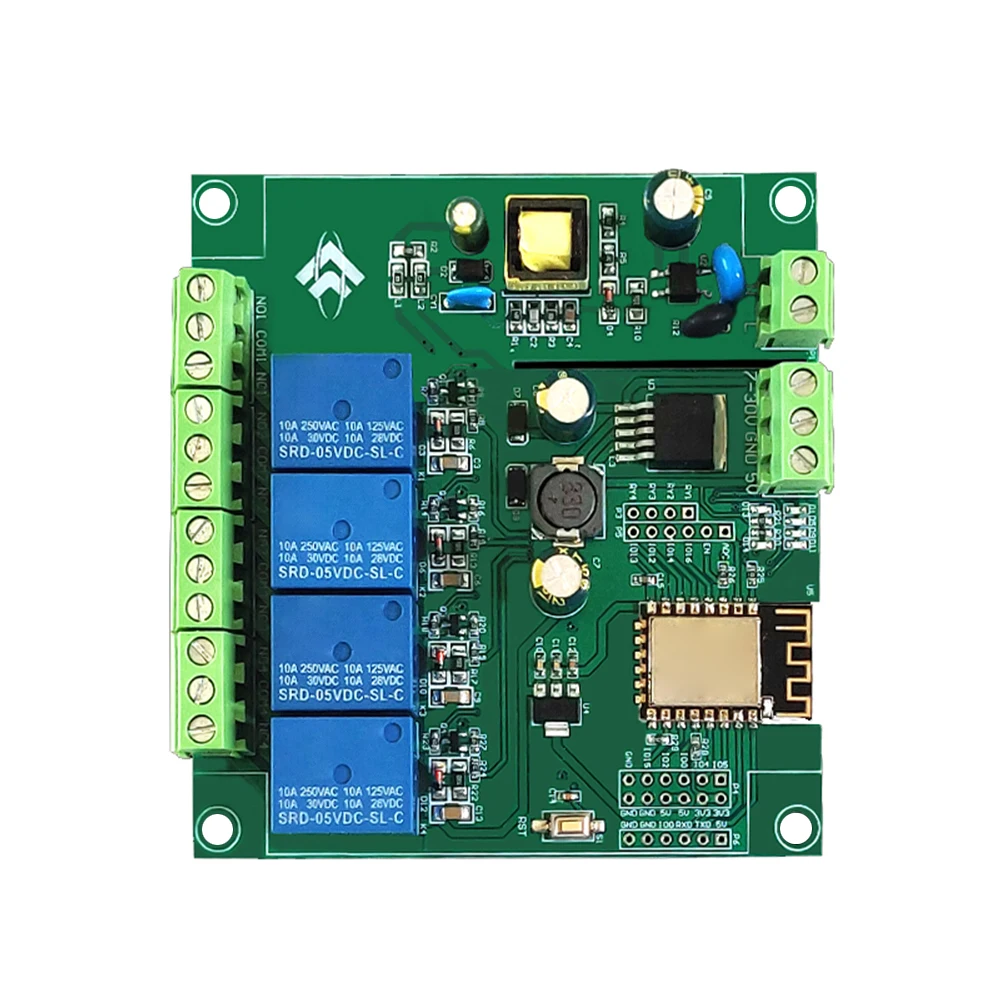

Arayüz açıklaması
Yanan ağız:
Gnd'nin, rx, tx, 5v'luk e2'si sırasıyla harici ttl seri port modülünün gnd, tx, rx, 5v'sine bağlanır. Io0 indirirken gnd'ye bağlanmalı ve indirildikten sonra io0 ve gnd arasındaki bağlantı kesilmelidir.
Röle çıkışı:
Nc: normalde kapalı uç, röle emme önce com ile kısa bağlı, emme sonra askıya;
Com: kamu terminali;
No: genellikle başlangıç, röle emme önce askıya alınır ve emme sonra com ile kısaltılır. Bu bölüm gpio giden bağlantı noktalarını açıklar
Arduino geliştirme ortamı inşaatı
Esp8266 eclipse/arduinoide ve diğer geliştirme araçlarını destekler, arduino kullanımı nispeten basittir, aşağıdakiler
Arduino geliştirme ortamı inşaat yöntemi:
1, arduino ide 1.8.9 veya en son sürümü yükleyin;
2, arduino ide'yi açın, menü çubuğundaki dosya tercihlerini tıklayın, "ek geliştirme kartı yöneticisi url'sinde" tercihleri girdikten sonra url ekle: http://arduino.esp8266.com/stable/package_esp8266com_index.json,
3, menü çubuğundaki aracı tıklayın-geliştirme kartı-geliştirme kartı yöneticisi ve ardından arduino destek paketini 2.5.2 veya en son sürüm 2p'yi yüklemek için "esp8266" yi arayın
Not: İndirme web sitesi yabancı olduğundan, erişim hızı nispeten yavaş, hatta birkaç kez denemek için iyi bir ağ gibi bir indirme hatası olabilir. Program indir
1. io0 ve gnd pimleri bağlamak için jumper kap/dupont tel kullanın, ttl seri port modülü (ft232 gibi) hazırlayın ve bilgisayar usb'ye takın. Seri port modülü ve geliştirme kartı arasındaki bağlantı yöntemi aşağıdaki gibidir:
2. aracı tıklayın-menü çubuğundaki geliştirme kartı ve geliştirme kartını espino (ESP-12 modül) olarak seçin.
3, indirilecek programı açın, menü çubuğuna tıklayın araç bağlantı noktası doğru port numarasını seçin
4. "yükle" yi tıkladıktan sonra, program otomatik olarak derlenecek ve geliştirme panosuna indirilecektir:
5. son olarak io0 ve gnd arasındaki bağlantıyı kesin, geliştirme kartındaki gücü tekrar veya çalıştırmak için sıfırlama tuşuna basın
Program.

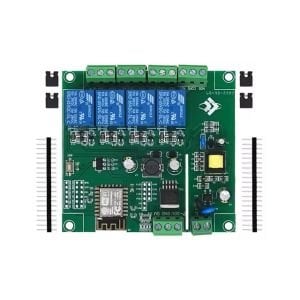

Ürün listesi:
1x röle modülü
Malzeme: Yüksek kaliteli PCB kaplama
Tasarım ve Stil: Kompakt ve hafif, kolay montaj
Kullanım ve Amaç: Çoklu cihaz kontrolü ve uygulama geliştirme
Tipik Uyarlanabilir Senaryo: Ev otomasyonu, santral sistemleri, akıllı cihazlar
Şekil veya Boyut veya Ağırlık veya Miktar: Küçük boyut, hafif ve taşınabilir
Performans ve Özellik: 4 kanal, geniş voltaj aralığı, E-WeLink uygulaması ile uzaktan kontrol
|Wifi Relay Module|Esp8266 Relay Module|
**Çok Yönlü ve Kolay Kullanım**
ESP8266 Kablosuz WIFI Relay Modülü, 4 kanalı ile birden fazla cihazın tek bir kaynağa bağlanmasına ve kontrol edilmesine olanak tanır. Bu modül, ev otomasyonu, santral sistemleri ve akıllı cihazlar gibi uygulamalarda geniş bir kullanım yelpazesi sunuyor. E-WeLink uygulaması ile kolayca uygulamaları kontrol etme imkanı sağlar.
**Geniş Voltaj Aralığı ve Güçlü Performans**
ESP8266 Relay Modülü, AC/DC 5V/7-28V/5-80V geniş voltaj aralığı ile çalışabilir. Bu, modülü çeşitli güç kaynaklarına uyum sağlayarak, geniş bir kullanım yelpazesi sunuyor. Ayrıca, kablosuz WIFI bağlantısı sayesinde, kullanıcılar her yerden kolayca uygulamalarını kontrol edebilirler.
**Gelişmiş Özellikler ve Uygulama Özelliği**
ESP-12F Geliştirme Kartı, geliştiriciler için ideal bir platform olup, ECLIPSE/ARDUINO IDE gibi geliştirme araçları destekler ve ARDUINO geliştirme ortamında referans programları sağlar. Modül, 4 kanal 5V relasiyonu, AC250V/Dc30V yükler için uygun olup, kullanıcıların ihtiyaçlarını karşılamak üzere tasarlanmıştır. Ayrıca, modülün içindedirki AC-DC dövme güç modülü, AC90-250V/DC7-30V/5v güç sağlama modu sunuyor.
