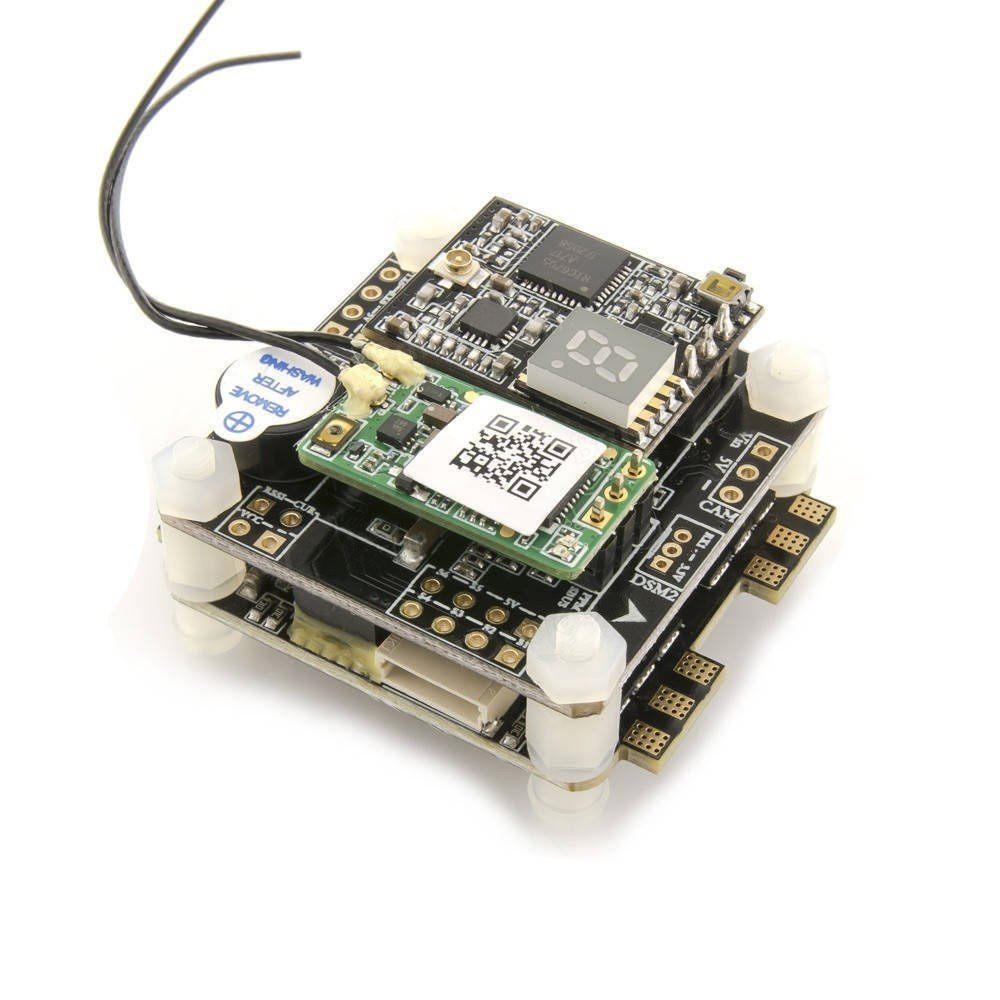

EMAX F4 Magnum Aio Fpv Stack Uçuş kontrol kartı ve Esc
EMAX "F4 Magnum” Hepsi Bir Arada 6 İn 1
Yarış ya da serbest stil için yüksek performanslı bir FPV quadcopter inşa etmek hiç bu kadar kolay olmamıştı.
Bu sıkıca entegre sistemler, FC, ESC, RX, VTX, PDB, CURRENT SENSOR ve OSD'yi, kolayca servis edilebilen veya yükseltilebilen düzgün bir şekilde istiflenmiş panolara yerleştirir. Sabitlenmiş pano ara telleri temiz ve telsiz bir görünüm sağlar ve kompakt istif, en dar yapılara bile kolayca sığabilir.
Cephanemizdeki en iyi FVP teknolojisinin bazılarını, yeni bir yapımın başlamasından FPV Uçuşa kadar en hızlı yolu sunan, önceden hazırlanmış bir pakette dikkatlice birleştirdik!
6 1 Ana Kurulu - F4 FC + Betaflight OSD + LC Filtre + 5 v Regülatör + Blackbox + Buzzer
Uçuş kontrol sistemlerinin kalbi, kanıtlanmış rocksteady uçuş dengesi için Betaflight ile yanıp sönen güçlü bir STM32F405 MCU ve MPU6000 jiroskoptur. 5v / 3A voltaj regülatörlü entegre LC filtresi tüm FC / OSD bileşenleri ve VTX, RX ve FPV Kamera gibi diğer bağlı panolar için temiz güç anlamına gelir. Betaflight OSD, kolayca özelleştirilebilir hayati uçuş bilgileri ve FC uçuş parametrelerini değiştirme özelliğine sahip. 16 MB flash bellekli Blackbox uçuş kayıt cihazı. Pil seviyesi uyarısı veya kayıp model bulma fonksiyonları için dahili buzzer.
48 Chanel 5.8GHz Değiştirilebilir Güç VTX Kartı
VTX, VTX kanalının / bandının basma düğmeyle kolayca değiştirilmesine izin verir. Ayrıca, aktarım gücü 25mw ila 200mw arasında değiştirilebilir. Kendi anteninizle kullanmak için hafif bir 5.8 ghz dipol kırbaç anteni veya SMA konnektörlü 80mm uzatma kablosu dahildir.
Frsky XM + 16ch Sbus Mikro RX Kartı
Orijinal FrSky XM + alıcı, RSSI ile 16 kanalda bulunur. Diğer Seri veya PPM markalarını, özel RX pedleri ile bağlamak mümkündür.
Bullet 30A - 4'ü 1 arada ESC + Akım Sensörü Kartı
ESC sistemi, en kaliteli MOSFET'leri kullanan ve BLHeli_S bellenimini çalıştıran 4 x 30A sürekli Bullet ESC'den oluşur. Protokol seçiminiz: DSHOT, Multishot, Oneshot 125. Mevcut akım sensörü, tüketilen mAh değerini izler ve pil seviyesini ve en yüksek güç tüketimini izlemek için bilgileri OSD'ye iletir.

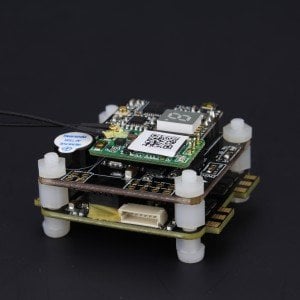

EMAX F4 Magnum AIO FPV Yığını
Şartname s:
6'lı Ana Kart
Uçuş kontrolörü (OMNIBUSF4 Firmware)
STM32F405 MCU
MPU6000 ivmeölçer / jiroskop (SPI ile bağlı)
Yerleşik Betaflight OSD
Dahili Buzzer
Entegre 5V / 3A BEC
Entegre LC Filtresi
Özel PPM / Sbus alıcısı girişi
Dahili yüksek kapasiteli 16mb kara kutu uçuş kayıt cihazı
3 UART pedleri
Adreslenebilir LED altlığı
VTX Kurulu
Frekans bandı: 5362-5945MHz
Kanallar: 48 (bant / kanal şeması Kılavuzunda bulunabilir)
İletim gücü: Değiştirilebilir 25 / 200mw
Besleme gerilimi: 4.5V-5.5V
Anten bağlantı noktası: 50Ω ipx ufl konektörü
Anten: 1 adet hafif 5.8g dipol 100mm kırbaç
1 adet SMA uzatma 80mm uzunluk
4'ü 1 arada ESC ve Akım Sensörü Kartı
Sürekli akım 30A ve 40A motor başına patladı
Besleme gerilimi 2-4S Lipo
Silabs EFM8BB21F16G 50mhz MCU
BLHeli_S bellenimi
DSHOT, MULTISHOT, ONESHOT125'i destekler
En kaliteli MOSFET
3oz yüksek TG PCB kartı
Dahili akım sensörü
Alıcı kurulu
Orijinal FrSky XM + alıcı
D16 Modu
16 kanal SBUS
Kanal 15’teki RSSI

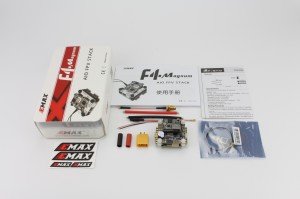

Aksesuarlar:
1 x B-017 XT60 dişi konnektör
1 x Sıcak büzülebilir tüp Φ4.5 * 0.2 * L20mm kırmızı
1 x Sıcak büzülebilir tüp Φ4.5 * 0.2 * L20mm siyah
1 x Silikon tel 14AWG L = 80mm kırmızı
1 x Silikon tel 14AWG L = 80mm siyah
SMA dişi konnektörlü 1 x Anten adaptörü L = 80mm
1 x 5.8G Dipol Kırbaç anten L = 100mm
LED xStrip için 1 x Fiş
Naylon aralayıcıları, naylon vidaları, direkleri ve somunları içeren standoff kiti
Net ağırlık: 23g
Boyut: 36mm x 36mm
