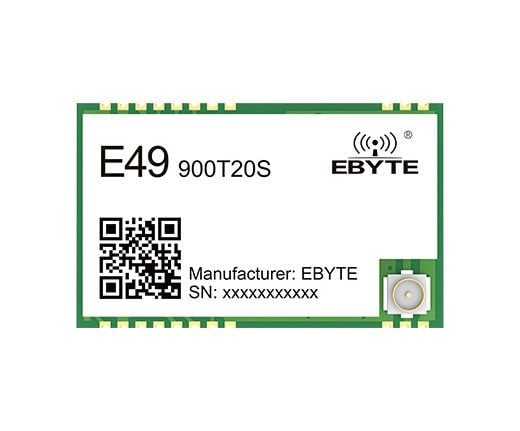

Ebyte E49-900T20S 900-950mhz

Ebyte E49-900T20S 900-950mhz

200,00 TL + KDV
Kategori
RF Modüller
Stok Kodu
T81
Fiyat
200,00 TL + KDV
KDV Dahil Fiyat
240,00 TL
ÜCRETSİZ KARGO
2000 TL ve Üzeri Tüm Siparişlerinizde Kargo Bedava
HIZLI GÖNDERİM
15:00'a Kadar Verilen Tüm Siparişler Aynı Gün Kargoda
GÜVENLİ ALIŞVERİŞ
Bilgileriniz 256 Bit SSL Sertifikası ile Güvenlik Altında
TAKSİTLİ ALIŞVERİŞ
Tüm Banka Kartlarına 12 Aya Kadar Varan Taksit İmkanı
Ürün Bilgisi
Yorumlar
Taksit Seçenekleri
Önerileriniz
Ürün Bilgisi
Main parameterDescription
RemarkDistance for reference
2500m

Test condition：clear and open area, antenna gain:5dBi,antenna height:2.5m，air data rate:1.2kbps

FIFO
54 Btye

Maximum capacity of single transmission, auto-sub-packing when exceeding

Cache capacity
500 Btye

-

Modulation
GFSK

-

Communication interface
UART serial port

-

Package
SMD

-

Connector
1.27mm

-

Size
26*16mm

-

Antenna
IPEX/Stamp hole

50 ohm impedance


Main parameterMin.Typ.Max.UnitRemarkOperating voltage
2.3
55.5VOver 5.5V will permanently damage module
Operating frequency
850
868
930
MHz
Support ISM band
Communication level-3.3-VFor 5V TTL, it may be at risk of burning down
TX current-
97.9
-mAInstant power consumption
RX current-12.04
-mA
-Sleep current-1.3
-μASoftware is shut down
Operating temperature
-40-
+85℃Industrial design
Max Tx power
--20dBm
-Receiving sensitivity
-114
-115
-116
dBm
Air data rate is1.2kbps
Air data rate
1.2k2.4k200kbps
Controlled via user’s programming

CH-E49-400T20S_Size_V1.0

No.
NameDirection

Function

1GND
-

Module ground wire

2GND-

Module ground wire

3GND
-

Module ground wire

4GND-

Module ground wire

5M0Input(pull up when it's weak)

Cooperate with M1 to determine 4 operating modes of the module(can be lifted floating, the module contains pull-up resistor）

6M1Input(pull up when it's weak)

Cooperate with M0 to determine 4 operating modes of the module(can be lifted floating, the module contains pull-up resistor）

7RXDInput

TTL serial input, connect to external TXD output pin;

8TXDOutput

TTLserial input, connect to external RXD output pin;

9AUXOutput

Used to indicate the working status of the module; the user wakes up the external MCU and outputs a low level during the power-on self-test initialization

10VCC-

Module power supply positive reference, voltage range: 2.6V ~ 5.5V DC

11GND-

Module ground wire

12NC-

-

13GND-

Module ground wire

14NC-

-

15NC-

-

16NC-

-

17NC-

-

18NC-

-

19GND-      Module ground wire
20GND-      Module ground wire
21ANT-      antenna
22GND-      Module ground wire01
02
03
04
05
06
07
08
09
