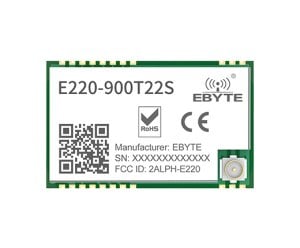

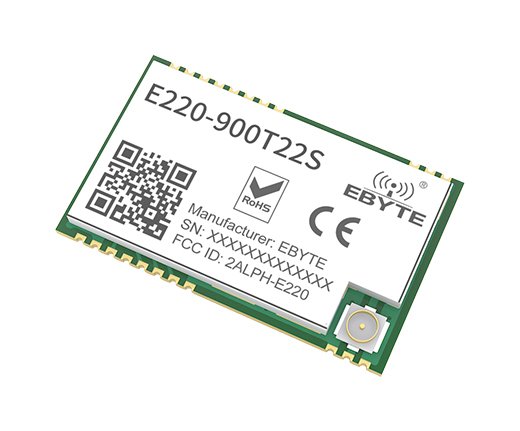

EBYTE E220-900T22S 850 - 930 Mhz 22Dbm Lora Modül 5Km
EBYTE

EBYTE E220-900T22S 850 - 930 Mhz 22Dbm Lora Modül 5Km

285,60 TL + KDV
Kategori
RF Modüller
Stok Kodu
T22
Fiyat
285,60 TL + KDV
KDV Dahil Fiyat
342,72 TL
ÜCRETSİZ KARGO
2000 TL ve Üzeri Tüm Siparişlerinizde Kargo Bedava
HIZLI GÖNDERİM
15:00'a Kadar Verilen Tüm Siparişler Aynı Gün Kargoda
GÜVENLİ ALIŞVERİŞ
Bilgileriniz 256 Bit SSL Sertifikası ile Güvenlik Altında
TAKSİTLİ ALIŞVERİŞ
Tüm Banka Kartlarına 12 Aya Kadar Varan Taksit İmkanı
Ürün Bilgisi
Yorumlar
Taksit Seçenekleri
Önerileriniz
Ürün Bilgisi



Main parameterPerformance
RemarkOperating frequency
850.125~930.125MHz    Support ISM band
Tx power22 dBm    -
Receiving sensitivity-129dbm
    -
Air data rate2.4k~62.5kbps    Controlled via user’s programming
Distance for reference5km    Test condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate: 2.4kbps


Main parameterPerformance
RemarkSize
16 * 26 mm    -
AntennaIPEX/stamp hole    50 ohm impedance
Communication interfaceUART
    TTL Level
PackageSMD    -


Main parameterMin.Typ.Max.UnitRemarkOperating voltage
3.35.05.5V≥5.0 V ensures output power
Communication level-3.3-VFor 5V TTL, it may be at risk of burning down
TX current-110-mAInstant power consumption @22dBmRX current-11-mA
-
Sleep current-2-uASoftware is shut downOperating temperature
-4020
+85℃Industrial design







16

No.
NameDirectionFeatures
1GND-

Ground

2GND-

Ground

3GND-

Ground

4GND-

Ground

5M0Input(weak pull-up)

Work with M1 to decide 4 working modes of module (not suspended, if not used, could be grounded)

6M1Input(weak pull-up)

Work with M0 to decide 4 working modes of module (not suspended, if not used, could be grounded)

7RXDInput

TTL UART inputs, connects to external (MCU, PC) TXD output pin

8TXDOutput

TTL UART outputs, connects to external RXD (MCU, PC) input pin

9AUXOutput

Used to indicate the working status of the module;The user wakes up the external MCU and outputs low level during power-on self-check initialization; (can be left floating)

10VCC-

Power supply: 2.3~ 5.2V DC

11GND-

Ground

12NC-

Empty Pin

13GND

-

Ground

14NC-

Empty Pin

15NC-

Empty Pin

16NC-

Empty Pin

17NC
-

Empty Pin

18NC-

Empty Pin

19GND-

Ground

20GND-

Ground

21ANT-

Antenna

22GND-

Ground







750_01
750_03
750_04
750_05
750_06
750_07
750_08
750_09
750_10750_11
750_12
750_13
750_15
750_16





DETAYLI DATASHEET İÇİN TIKLAYINIZ
