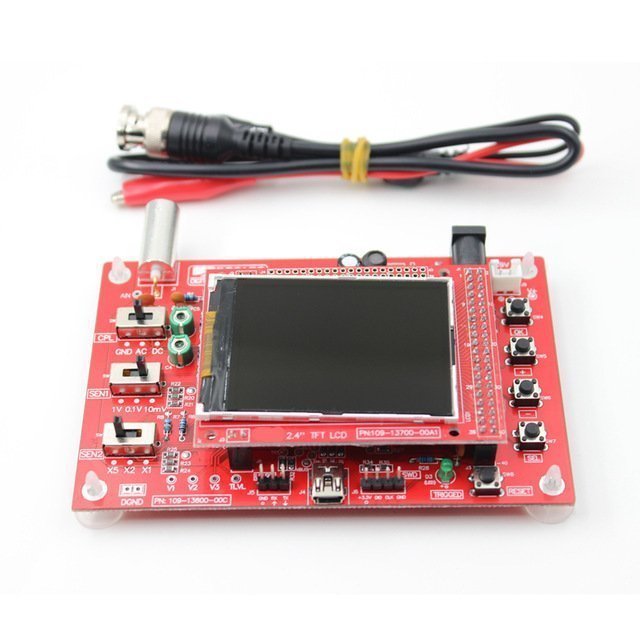

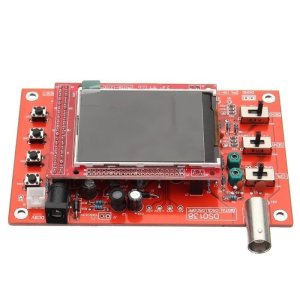

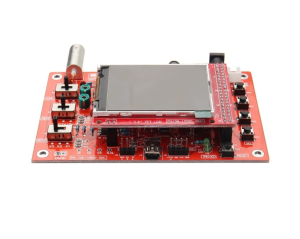

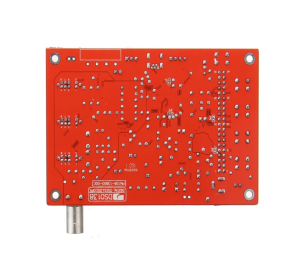

DSO138 Osiloskop Kiti Montajlı
DSO138 Osiloskop Kiti Montajlı
DS138 Osiloskop kitinin üzerinde ARM Cortex-M3 işlemci (STM32F103C8) ve 2.4 inch renkli ekran bulunmaktadır. Bu ürün ile dikey veri akışı ayarlanabilir ayrıca otomatik, periyodik ve tek ölçüm modları ile dalga formları ekranda görülebilir. Dalga boylarının görüntüsü herhangi bir anda durdurulabilir. 1Hz / 3.3V karde dalga test sinyali bulunmaktadır.
Dalga boyları ile ilgili frekans, periyot bilgisi, sinyal genişliği gibi veriler dijital olarak görüntülenebilir.
Üründe bulunan Waveform depolama fonksiyonu sayesinde güç kesildiğinde sinyal kaybolmaz. Bu ürün ile lehimleme hataları tespit edilebilir.
Ürün montajlı halde gelmektedir.
Dso138 Osiloskop'un Teknik Özellikleri:
Max Geçek Zamanlı Örnekleme Hızı: 1Msps
Doğruluk: 12Bit
Örnekleme Tampon Bellek: 1024 bytes
Analog Band genişliği: 0-200KHz
Düşey Hassasiyet: 10mV / Div - 5V / Div (1-2-5kademeli)
Giriş empedansı: 1MΩ
Maksimum Giriş Voltajı: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)
Kouplaj Modları: DC / AC / GND
Yatay Zaman Bazı Aralığı: 10μs / Div - 50s / Div (1-2-5kademeli)
Besleme Voltajı: DC 9V
PCB Boyutları: 117 * 76mm / 4.6 * 3in
Ekran Boyutları: 52 * 40mm / 2 * 1.57in
Paket Boyutları: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in
Paket Ağırlığıt: 119g / 4.21oz
