D24V6AHV Voltaj Düşürücü Regülatör Devresi
343,98 TL + KDV
Kategori
Stok Kodu
KLMPRTWZ
Fiyat
343,98 TL + KDV
KDV Dahil Fiyat
412,78 TL

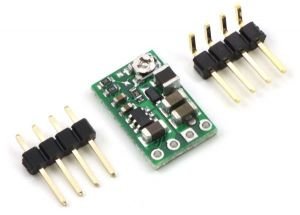

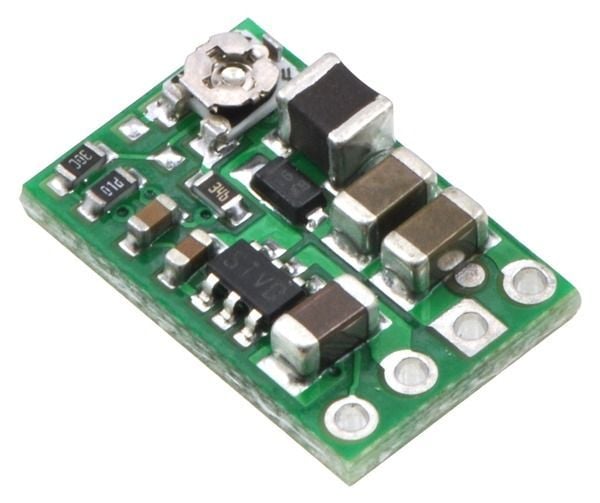

Pololu D24V6AHV Voltaj Düşürücü Regülatör Devresi 4.5V-42V arasındaki bir giriş voltajı bulunan verimli ve kompakt bir voltaj regülatör devresidir. 4V-25V arasında potansiyometre ile ayaranabilir bir çıkış voltajına ve 600mA çıkış akımına sahip devre 1.5 x 1 cm boyutları ile mikro tasarıma sahiptir.
*Devre üzerinde ters voltaj koruması bulunmadığından giriş voltajını uygularken dikkat edilmesi gerekmektedir. Aksi taktirde devrenize büyük zararlar verebilirsiniz.
Ürün Özellikleri :
- Giriş Voltajı : 4.5 V - 42 V
- Çıkış Voltajı : 4 V - 25 V
- Çıkış Akımı : 600 mA
- Anahtarlama Frekansı : 500 kHz
- Yüksek akım ve yüksek sıcaklık korumaları bulunmakta ve yüksek akım veya yüksek sıcaklıkta kendini kapatmaktadır.

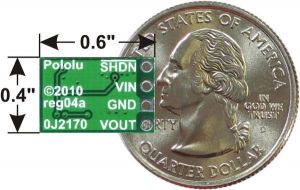

- Boyutları : 1.5 × 1 cm
- Vin Pini: Devrenin giriş voltaj pinidir. 4,5-42V arasında voltaj değerleri çalışır.Devreye uyguladığınız voltajın 42V üzerinde bir değer olmadığından emin olunuz.
- Gnd Pini: Devrenin toprak hattıdır. Giriş voltajının toprak hattı ile Çıkış voltajının toprak hattı bu pine bağlanmalıdır.
- Vout Pini: Devrenin çıkış voltajını aldığımız pindir. Devrede bulunan potansiyometre ile çıkış voltajı ayarlanabilir.4-25V arasında bir çıkış voltaj değeri elde edilebilir. Çıkış voltajını voltmetre yardımı bu pinden ölçülerek tornavida ile çıkış voltajı ayarlanabilir.
- Kapatma (SHDN) Pini: Bu pine 0V luyguladığınızda kart kendini pasif duruma alarak voltaj çıkışını kapatır. Bu pini Vin pinine bağlayarak veya 2.5V üzeri bir voltaj uygulayarak sürekli olarak çalışma elde edebilirsiniz.
