D15V70F5S3 Voltaj Düşürücü Regülatör Devresi
912,60 TL + KDV
Kategori
Stok Kodu
tyjd
Fiyat
912,60 TL + KDV
KDV Dahil Fiyat
1.095,12 TL

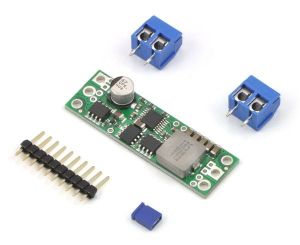

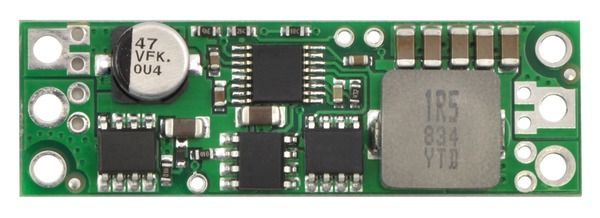

Pololu D15V70F5S3 Anahtarlamalı Voltaj Düşürücü Regülatör Devresi 4.5V-25V arasındaki geniş giriş voltajı seçeneği sunan 3.3V ve 5V arasında seçilebilen çıkış voltajı ve 7A çıkış akımı bulunan voltaj regülatör devresidir.
Ürün Özellikleri :
- Giriş Voltajı : 4.5V-25V
- Sürekli olarak verebileceği çıkış akımı : 7A
- Çıkış Gerilimi : Ayarlanabilir 5V-3.3V
- Anahtarlama Frekansı : 700 kHz
- Yüksek sıcaklık ve akım koruması
- Devreleri Boyutu : 48 × 15 × 8 mm
- Ağırılığı : 6 gr

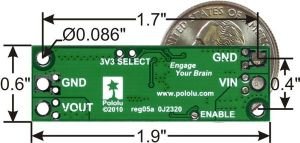

Devre Pin Bağlantıları :
- Vin Pini: Devrenin giriş voltaj pinidir. 4,5-24V arasında voltaj değerleri çalışır.Devreye uyguladığınız voltajın 24V üzerinde bir değer olmadığından emin olunuz. Aksi taktirde devre kendisini kapatabilir.
- Gnd Pini: Devrenin toprak hattıdır. Giriş voltajının toprak hattı ile Çıkış voltajının toprak hattı bu pinlere bağlanmalıdır.
- Vout Pini: Devrenin çıkış voltajını aldığımız pindir. Normalde devreden 5V çıkarken 3.3V seçim pini ile bu voltaj 3.3V durumuna getirilebilinir.
- 3.3V Seçim Pini: Normalde 5V çıkış veren devrede çıkış voltajını 3.3V ayarlamak için kullanılır. Eğer 3.3V ve yanınada bulunan pin kısa devre durumunda ise kartın çıkış voltajı 3.3V, boşta ise çıkış voltajı 5V olacaktır. Çalışır durumda iken 3.3V seçeneğine getirmek devrenin çalışmasını etkileyeceği için devreyi kapatıp yeniden çalıştırmak gerekecektir.
- Enable Pini: Bu pine 0.3V ve 0.3 V altı voltaj uyguladığınızda kart kendini pasif duruma alarak voltaj çıkışını kapatır. Bu pini Vin pinine bağlayarak veya 2.5V üzeri bir voltaj uygulayarak sürekli olarak çalışma elde edebilirsiniz.
