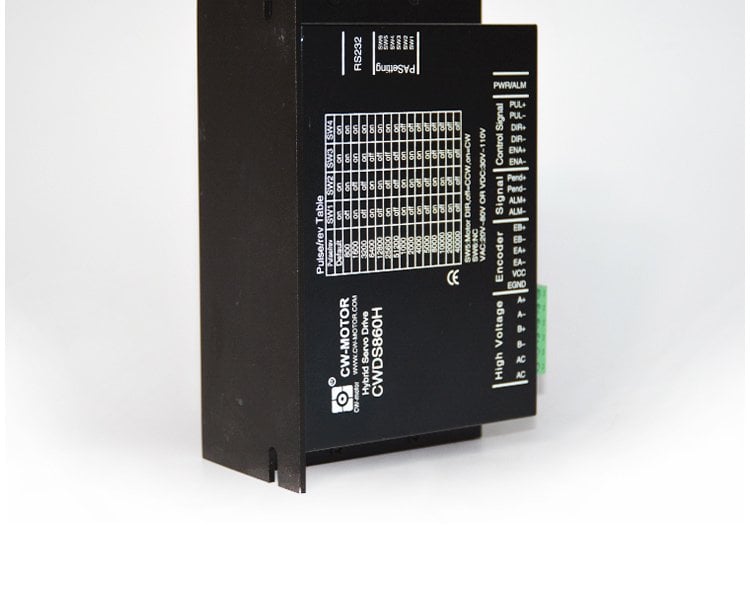

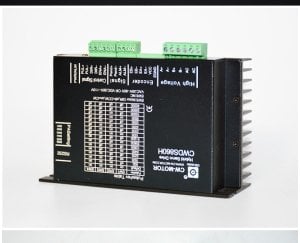

CWDS860H Enkoderli Hibrit Step Motor Sürücü

4.416,00 TL + KDV
Fiyat
4.416,00 TL + KDV
KDV Dahil Fiyat
5.299,20 TL
ÜCRETSİZ KARGO
1000 TL ve Üzeri Tüm Siparişlerinizde Kargo Bedava
HIZLI GÖNDERİM
15:00'a Kadar Verilen Tüm Siparişler Aynı Gün Kargoda
GÜVENLİ ALIŞVERİŞ
Bilgileriniz 256 Bit SSL Sertifikası ile Güvenlik Altında
TAKSİTLİ ALIŞVERİŞ
Tüm Banka Kartlarına 12 Aya Kadar Varan Taksit İmkanı
Enkoderli Step Motorları kullanmak için gereken kaliteli ve üstün performanslı Enkoderli Step Motor Sürücüsü modelimizdir.
CNC routerlar için gerekli olan ALARM kullanımı, tüm hibrit servo sürücülerin ALM + ve ALM - çıkışları köprülenir. ALM - ucu güç kaynağı - çıkışına bağlanır, ALM + ucu E-Stop girişine bağlanır. Eksenlerdeki motorlardan herhangi biri alarma düştüğünde sinyal E-stop'a ulaşacak ve mach3 emergency stop yapacaktır. Güç kaynağından gelecek sinyalin eksen kontrol kartının kabul edebileceği şekilde 5Volt veya 24 Volt olmasına dikkat edilir.



PLC lerde girişler + olduğu için ALM + lar hepsi beraber PLC BESLEME 24 Volt +, ALM - ler birleşip alarm için seçilen input girişine bağlanacak.
  • Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
  • Sürücülerin bulunduğu pano metal kısmına mutlaka topraklama yapılmalıdır.
  • PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka
  • PULSE ve DIR sinyalleri 5V olarak gönderilmelidir.
  • Eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR kablolarına sinyal 5 Volttan yüksek ise direnç girilmelidir.
  • Örnek 24Volt için 1,8KΩ dur.
4 KABLO MOTOR BAĞLANTI (CWDS86C / CWDS1108)
  • MAVİ: A+
  • SARI: A-
  • SİYAH: B+
  • KIRMIZI: B-
3 KABLO MOTOR BAĞLANTI (CWDS556)
  • SARI: U
  • MAVİ: V
  • SİYAH: W
CWDS1108 sürücüler ile alakalı olarak fabrikanın izin verdiği maksimum güç parametre ayarları aşağıdaki gibidir.
  • 86BHH76-380p-40Mp PR001, 25 PR004, 50
  • 86BHH114-450p-40Mp PR001, 45 PR004, 70
  • 86BHH150-600-40Mp PR001, 40 PR004, 70
