CWD556 Step Motor Sürücü

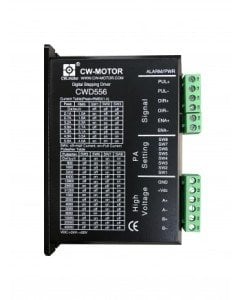

CWD556 2 Fazlı Step Motor Sürücü Devresi
32 bit DSP işlemcisine dayanan, anti-rezonans, düşük gürültü, mikro adım ve düşük sıcaklık artış teknolojisinin birleşimi, step motorun performansını önemli ölçüde geliştiren, yeni nesil dijital bir kademeli motor sürücüsüdür. düşük gürültü, küçük titreşim, düşük sıcaklık yükselmesi ve yüksek hızlı torka sahiptir.Sürücü çevrimiçi adaptif PID teknolojisini kullanır, elle ayarlanmadan otomatik olarak farklı motorlar için optimum parametreler oluşturulabilir ve en iyi performansı elde eder.
Besleme gerilimi aralığı 24VDC - 50VDC arasındadır, bu akım 5.6 Amperin 'ın altına düşen çeşitli 2 fazlı hibrid step motorları sürmek için uygundur. Mikro adım 40000 adım / dev'e kadar tam adımdan ayarlanabilir ve çıkış akımı 2.1 A - 5.6 A arasında ayarlanabilir; otomatik boşta akım azaltma, kendiliğinden test, aşırı gerilim, düşük voltaj ve aşırı akım koruması.
Özellikler:
- Yüksek performanslı, düşük fiyat
- Mikro adımlı
- Otomatik boşta akım azaltma
- Optik izolasyon sinyalleri G / Ç
- 200Kpps'e kadar maksimum tepki frekansı
- Düşük sıcaklık artışı, yumuşak hareket
- Çevrimiçi uyarlanabilir PID teknolojisi
Uygulamalar:
Çeşitli büyük ölçekli otomasyon ekipmanları ve enstrümanları için uygundur. Örneğin: etiketleme makinesi, kesme makinesi, paketleme makinesi, çizici, gravür makinesi, CNC takım tezgahları vb. Düşük titreşim, düşük gürültü, yüksek hassasiyet ve yüksek hız gerektiren ekipmanlara uygulandığında daima iyi performans gösterir.

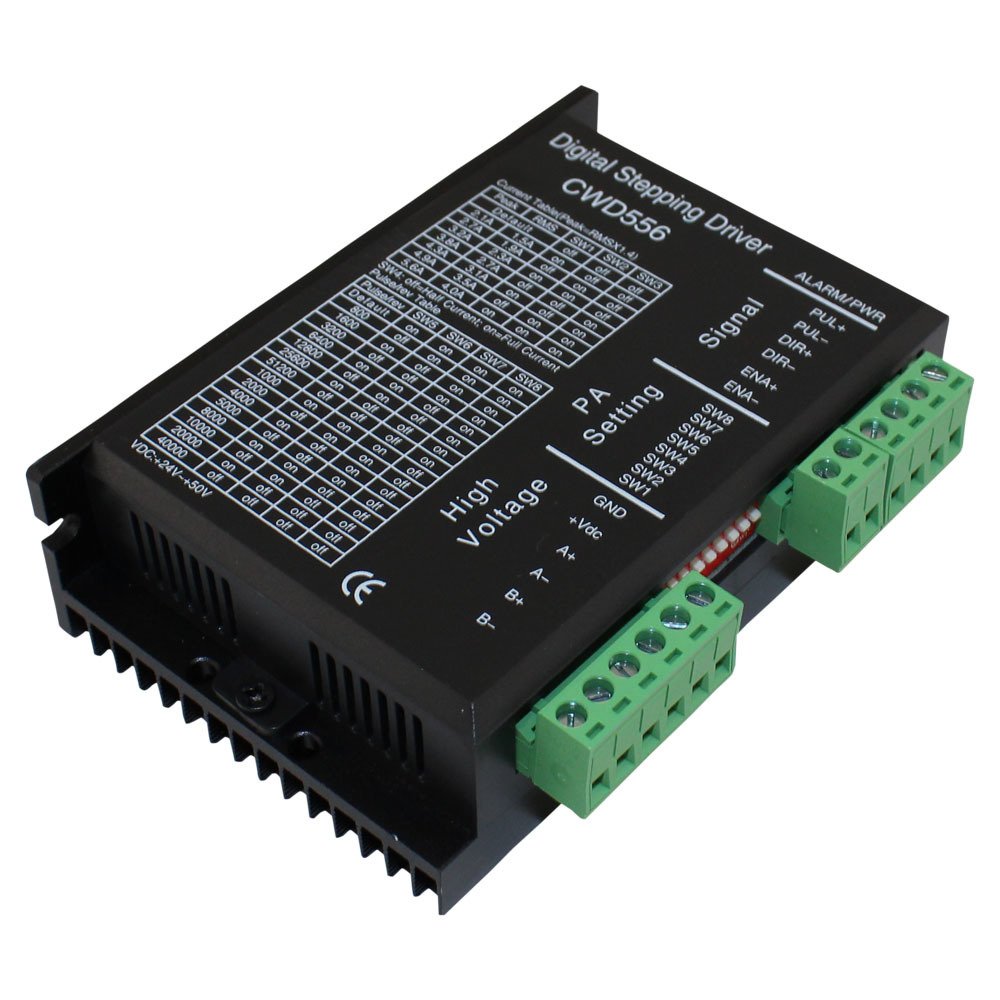

2 Faz STEP MOTOR SÜRÜCÜ CWD556
- Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
- Amper ayarlarında motorun amperi sürücü RMS ayarına eşit olmalıdır.
- Sürücülerin bulunduğu pano metal kısmına mutlaka TOPRAKLAMA yapılmalıdır. Sürücülere Amper verilmeden önce mutlaka NÖTR ve TOPRAK kabloları arasına ölçüm cihazı monte edilerek voltaj kontrolü yapılmalıdır. İdeal durum sıfır volt olmasıdır.
- PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka PULSE ve DIR sinyalleri 5V olarak gönderilmelidir. 5 Volt üzeri sinyal çıkışlı cihazlarda eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR sinyal çıkış kablolarına direnç girilmelidir. Örnek 24Volt çıkış için gereken direnç 1,8KΩ dur.
