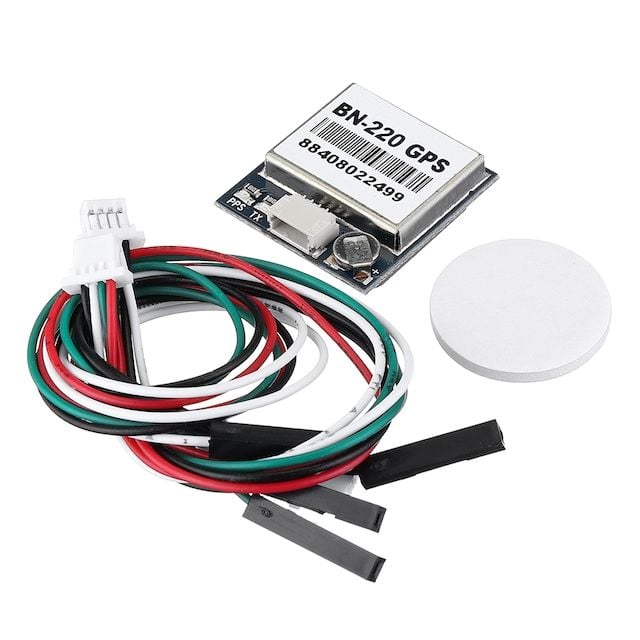

BN-220 Uçuş Kontrol Kartı Gps Modülü
811,90 TL + KDV
Stok Kodu
T95
Fiyat
811,90 TL + KDV
KDV Dahil Fiyat
974,28 TL
BN-220 GPS modülü
Boyut: 22mm * 20mm * 6mm
Modül ağırlığı: 5.3g
Bağlayıcı: 4pins yama koltuk arasındaki 1.00mm aralık
Şartname
Elektriksel özellikler
Yonga seti: M8030-KT
Alma formatı: GPS,GLONASS,Galileo,BeiDou,QZSS ve SBAS
Frekans: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1
Kanallar: 72 arama kanalı
Hassasiyet
Takip: -167dBm
Geri alım: -160dBm
Soğuk başlangıç: -148dBm
Sıcak başlangıç: -156dBm
Doğruluk
Yatay konum: 2.0 m CEP 2D RMS SBAS etkinleştir (tipik açık gökyüzü)
Hız: 0.1m/sn 95% (SA kapalı)
Zamanlama: 1us GPS zamanına senkronize edildi
Toplama zamanı
Soğuk başlangıç: 26s
Sıcak başlangıç: 25s
Sıcak başlangıç: 1s
Veri ve güncelleme oranı
Destek oranı: 921600bps'ye 4800bps, varsayılan 9600bps
Veri seviyesi: TTL veya RS-232, varsayılan TTL seviyesi
Veri protokolü: NMEA-0183 veya UBX, varsayılan NMEA-0183
Tek GNSS : 1Hz-18Hz
Eşzamanlı GNSS : 1Hz-10Hz, varsayılan 1Hz
Operasyonel sınırlar
Yükseklik: 50,000m Max
Hız: 515 m/s Max
Hızlanma: 4 g'dan az
Güç tüketimi
VCC : DC voltaj 3.0V-5.5V, tipik: 5.0V
Akım: yakalama 50mA/5.0V
Çalışma sıcaklığı: -40 ° c ~ + 85 ° c
Depolama sıcaklığı: -40 ° c ~ + 105 ° c
Gösterge:
TX LED: mavi. Veri çıkışı, TX yanıp sönen LED
PPS LED: kırmızı. PPS GPS sabit değil, sabit olduğunda yanıp sönen parlak değil
Kablolama:
GND,TX çıkışı, RX girişi, VCC(3.0v-5.5v)
Boyut: 22mm * 20mm * 6mm
Modül ağırlığı: 5.3g
Bağlayıcı: 4pins yama koltuk arasındaki 1.00mm aralık
Şartname
Elektriksel özellikler
Yonga seti: M8030-KT
Alma formatı: GPS,GLONASS,Galileo,BeiDou,QZSS ve SBAS
Frekans: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1
Kanallar: 72 arama kanalı
Hassasiyet
Takip: -167dBm
Geri alım: -160dBm
Soğuk başlangıç: -148dBm
Sıcak başlangıç: -156dBm
Doğruluk
Yatay konum: 2.0 m CEP 2D RMS SBAS etkinleştir (tipik açık gökyüzü)
Hız: 0.1m/sn 95% (SA kapalı)
Zamanlama: 1us GPS zamanına senkronize edildi
Toplama zamanı
Soğuk başlangıç: 26s
Sıcak başlangıç: 25s
Sıcak başlangıç: 1s
Veri ve güncelleme oranı
Destek oranı: 921600bps'ye 4800bps, varsayılan 9600bps
Veri seviyesi: TTL veya RS-232, varsayılan TTL seviyesi
Veri protokolü: NMEA-0183 veya UBX, varsayılan NMEA-0183
Tek GNSS : 1Hz-18Hz
Eşzamanlı GNSS : 1Hz-10Hz, varsayılan 1Hz
Operasyonel sınırlar
Yükseklik: 50,000m Max
Hız: 515 m/s Max
Hızlanma: 4 g'dan az
Güç tüketimi
VCC : DC voltaj 3.0V-5.5V, tipik: 5.0V
Akım: yakalama 50mA/5.0V
Çalışma sıcaklığı: -40 ° c ~ + 85 ° c
Depolama sıcaklığı: -40 ° c ~ + 105 ° c
Gösterge:
TX LED: mavi. Veri çıkışı, TX yanıp sönen LED
PPS LED: kırmızı. PPS GPS sabit değil, sabit olduğunda yanıp sönen parlak değil
Kablolama:
GND,TX çıkışı, RX girişi, VCC(3.0v-5.5v)
