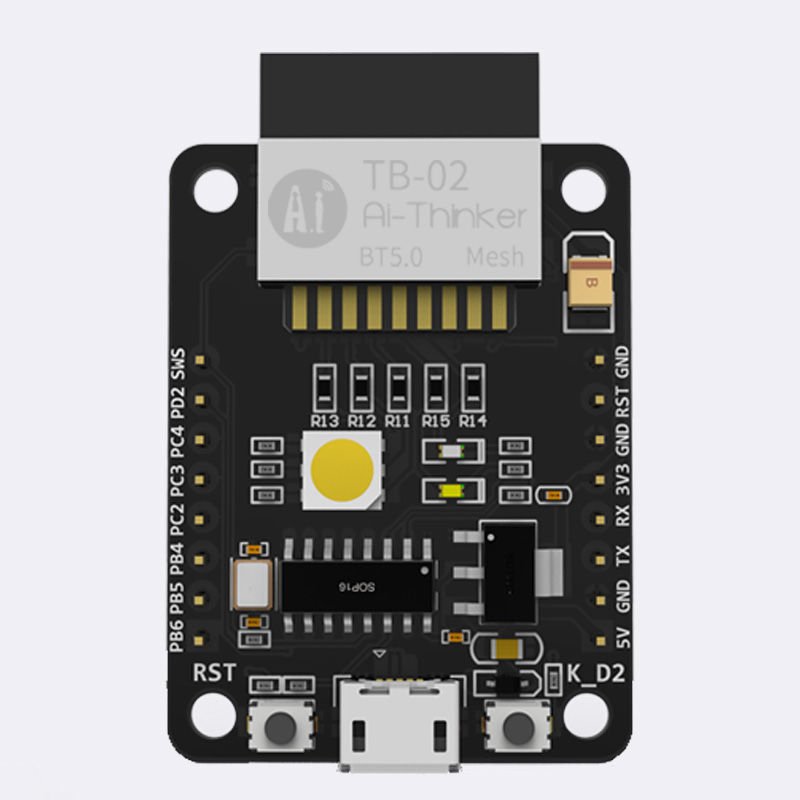

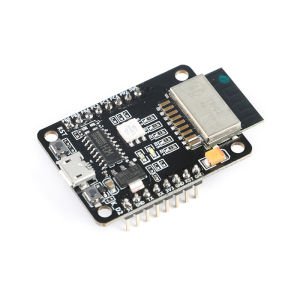

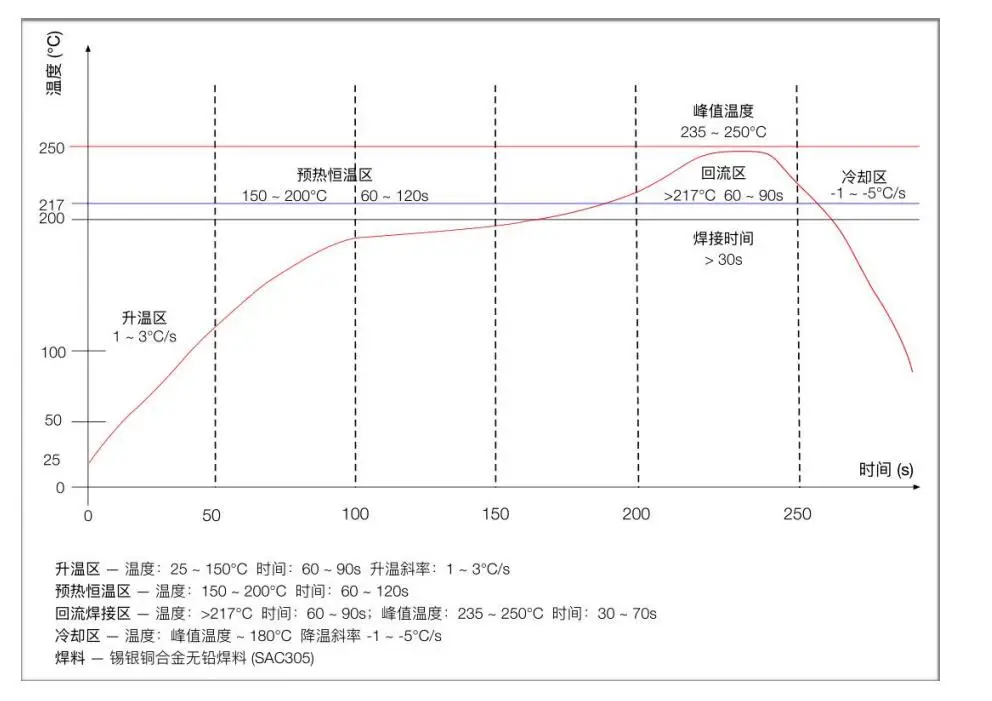

BLE5.0 TB-02 Kit Bluetoot Wifi Modül
220,80 TL + KDV
Kategori
Stok Kodu
V199
Fiyat
220,80 TL + KDV
KDV Dahil Fiyat
264,96 TL
5 PWM çıkışı
Frekans 1KHZ, ayar aralığı 5% -10%
Modül modeli: TB-02
Boyut: 18.0*18.0*2.8 (± 0.2) MM
Paket: DIP-18 veya SMD-13
Kablosuz standart: Bluetooth 5.0
Frekans aralığı: 2400 ~ 2483.5MHz
Maksimum iletim gücü: 10dBm max
Alma hassasiyeti: -93dBm
Arayüz: GPIO / PWM / SPI / ADC
Çalışma sıcaklığı: -20 ℃ ~ 70 ℃
Depolama ortamı: -40 ℃ ~ 125 ℃, <90% RH
Güç kaynağı aralığı: güç kaynağı voltajı 2.7V ~ 3.6V, güç kaynağı akımı 5050ma
Güç tüketimi:
Derin uyku modu: 0.8uA
Uyku modu: 1.8uA
TX: 12.62mA
Iletim mesafesi: açık açık görüş hattı: 80 metre ~ 150 metre
Pin tanımı:
1 GND zemin
2 3V3 güç kaynağı
3 TX0 PWM4 çıkışı/UART_TX / SAR ADC girişi/GPIO PB1
4 RX0 PWM0 ters çıkış/UART_RX / GPIO PA0
5 SWS tek hat köle/UART_RTS / GPIO PA7
6 A1 GPIO PA1
7 D7 GPIO PD7 / SPI saati (I2C_SCK)
8 D4 GPIO PD4/tek hat master / PWM2 ters çıkış
9 D3 PWM1 ters çıkış/GPIO PD3
10 D2 SPI çip seçimi (aktif düşük) / PWM3 çıkışı/GPIO PD2
11 C4 PWM2 çıkış/UART_CTS / PWM0 ters çıkış/SAR ADC girişi
/GPIO PC4
12 C3 PWM1 çıkışı/UART_RX / I2C seri saat/32kHz kristal girişi (isteğe bağlı)
/GPIO PC3
13 C2 PWM0 çıkış/I2C seri veri/32kHz kristal çıkış (isteğe bağlı) / GPIO PC2
14 B4 PWM4 çıkışı/SAR ADC girişi/GPIO PB4
15 B5 PWM5 çıkışı/SAR ADC girişi/GPIO PB5
16 B6 SPI veri girişi (I2C_SDA) / UART_RTS / SAR ADC girişi/GPIO PB6
17 B7 SPI veri çıkışı/UART_RX / SAR ADC girişi/GPIO PB7
18 RST sıfırlama pimi
19 3V3 güç kaynağı
20 TX UART_TX
21 GND zemin
22 SWS tek hat köle

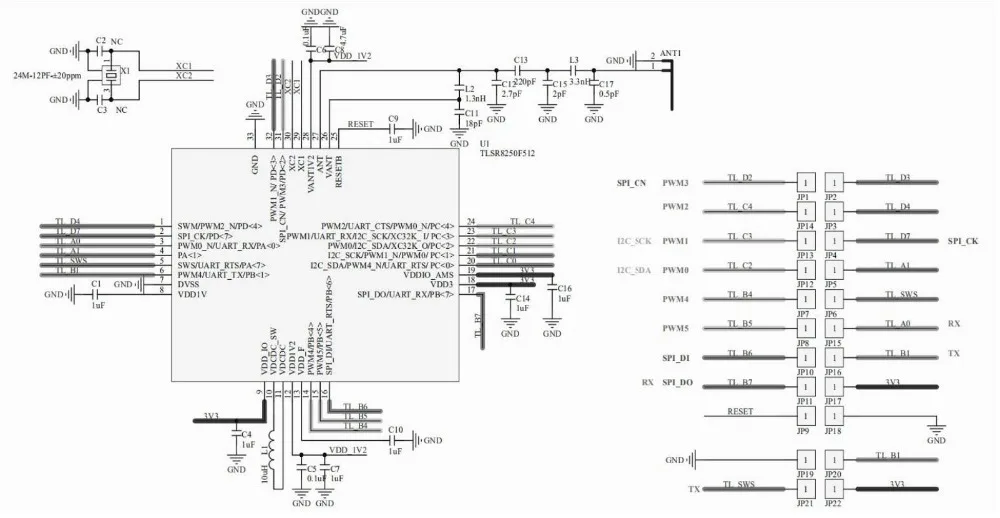

Şematik:
Uygulama devresi:
2, anten düzeni gereksinimleri
(1) modülü anakartın kenarına yerleştirin. Antenin etrafına metal parçalar koymayın ve yüksek frekanslı cihazlardan uzak tutmayın.
3. Güç kaynağı
(1) önerilen 3.3V voltaj, 50ma'nın üzerindeki tepe akımı
(2) LDO güç kaynağını kullanmanız önerilir; DC-DC kullanıyorsanız, dalgalanmayı 30mV içinde kontrol etmeniz önerilir.

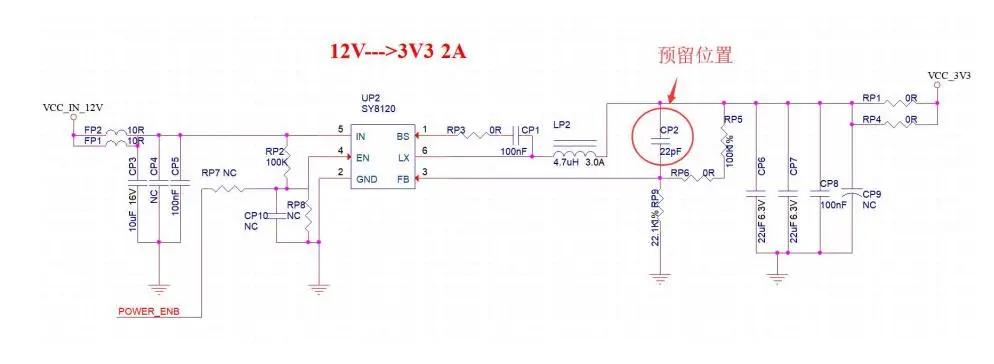

(3) DC-DC güç kaynağı devresi, yük büyük ölçüde değiştiğinde çıktıyı optimize edebilen dinamik yanıt kapasitörünün konumunu rezerve etmek için tavsiye edilir.
Dalgalanma.
(4) 3.3V güç arayüzüne bir ESD cihazı eklemeniz önerilir.
4. PWM karartma şemasının tasarım açıklaması
Karartma gerektiren lambalar için, sadece ilgili renk PWM pinlerini sonraki sürücü devresinin kontrolüne bağlamanız gerekir
Çıkış bağımsız PWM görevi ile 100 seviyeli ayarlanabilir dijital sinyal olabilir. Sahne sonrası devre voltaj tahrikli veya
Bu yüzden akım tahrikli bir tiptir.

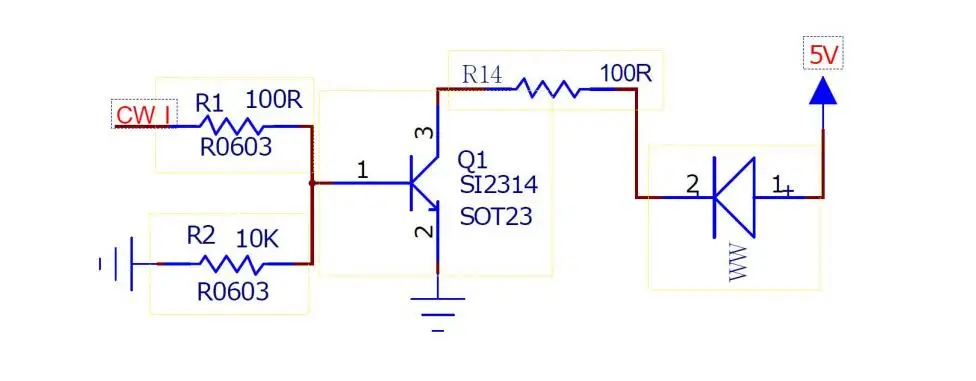

5, LED sürücü referans tasarımıTB-02 modül uygulaması, akıllı ışık kontrolü elde etmek için sadece 3.3V güç kaynağına ve basit sürüş devresine ihtiyaç duyar.
Bir örnek olarak bir pozitif beyaz ışık kanalı süren bir MOS tüp alın, tasarım referansı aşağıdaki gibidir; CW_I, modülün pozitif beyaz ışığının PWM çıkış pimi,
Q1 bir MOS tüp ve WW bir LED lamba boncuk. Diğer dört lamba sürüş devresi, bu yolun tasarım yöntemiyle aynıdır.
