ACS711LC Akım Sensörü | -12.5A / +12.5A
134,55 TL + KDV
Kategori
Stok Kodu
D48
Fiyat
134,55 TL + KDV
KDV Dahil Fiyat
161,46 TL

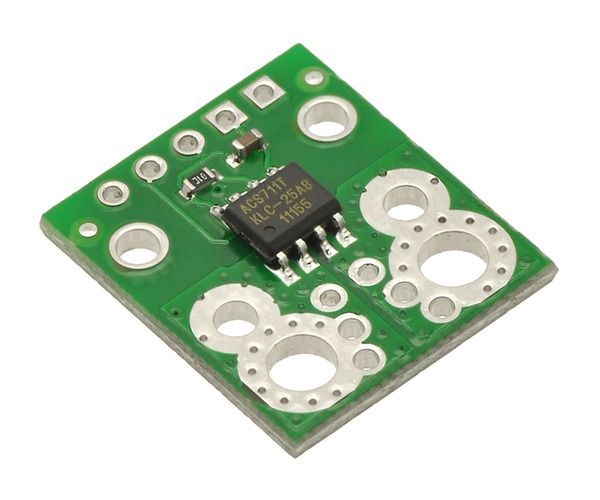

Pololu ACS711 Akım Sensörü Allegro'nun ±12.5A ACS711 manyetik etkiye bağlı lineer akım sensörüdür. Bu versiyon 12.5 ampere kadar iki yönlü akım girişine izin verir. Hata payı %5’tun altında olmak üzere, 5V analog voltaj (167 mV/A) çıktısı verir.

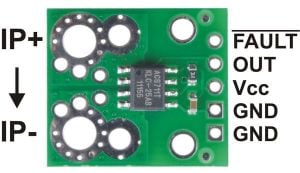

- -12.5'dan +12.5 A’a çift yönlü giriş akımı için tasarlanmıştır. (stabil sensör IC, aşırı akıma beş defaya kadar dayanabilir).
- İletken yolda iç rezistansı tipik olarak 1.2 mΩ’dur ve PCB 2-oz bakırdandır. Bu yüzden kart üzerinde çok az güç kaybı olur.

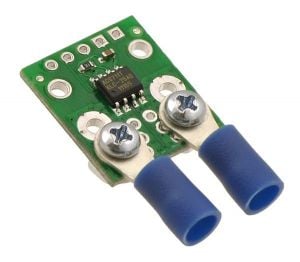

- Hall etkisi sensörü kullanmanın anlamı IC’nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi (2.1 kV RMS’e kadar) ve böylece sensörün akım hattı üzerinde herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.
- Kart üzerindeki filtre olarak tanımlı pinler üzerine bir kapasitör ekleyerek 100 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
- Yüksek kesinlik ve güvenilirlik: tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında 5%, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik histerezis.
- IC sensör, aşırı akım durumuna beş sefere kadar dayanabilir.
- Çalışma sıcaklık aralığı -40°C’den 150°C’ye kadardır.
Özellikler:
- Akım hassasiyeti : 0.110V/A(Vcc=3.3V)
- Minimum Çalışma Voltajı : 3V
- Maksimum Çalışma Voltajı : 5.5V
- Çalışma Akımı : 4mA

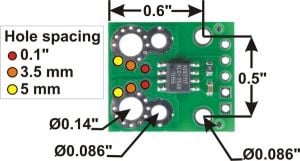

- Boyutları : 1,77x2,03 cm
- Ağırlığı : 1.3 gr
