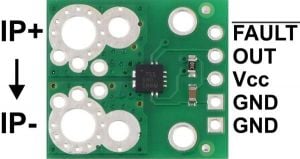

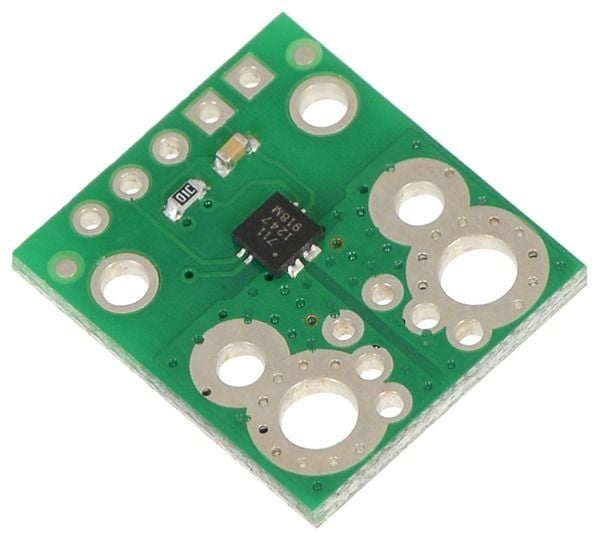

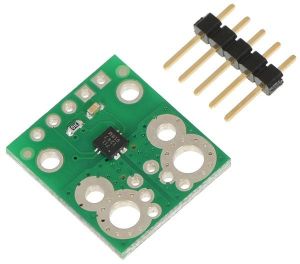

Pololu ACS711EX Akım Sensörü Allegro'nun ±15.5A ACS711EX manyetik etkiye bağlı doğrusal akım sensörü yüksek akım arıza çıkışı, 30V kadar düşük iç direnç ile akım yolu ve elektrik yalıtımı sunar. Bu versiyon 31 ampere kadar iki yönlü akım girişine ±%5 hata payıyla izin vermekte , VCC/2 merkezli oransal bir analog veri çıktısı sağlamaktadır
- -31 A -31A çift yönlü giriş akımı için tasarlanmıştır (güçlü sensör olmasına rağmen IC 100 A 100 ms ani geçici akıma dayanabilir).
- İletken yolda iç rezistansı tipik olarak 0.6 mΩ’dur ve PCB 2-oz bakırdandır. Devre üzerinde bu yüzden çok az güç kaybı olur.
- Bir Hail etkili sensör kullanımı IC elektrik sensörü akımı yolu boyunca herhangi bir yere yerleştirilebilir ve elektriksel izolasyon gerektiren uygulamalarda kullanılmasına imkan verir. Sensörün elektronik akım yolu tespit edebilmektedir.
- 100 kHz bant genişliği
- Yüksek çözünürlüklü doğruluk ve güvenilirlik, fabrika kalibrasyon sonuçları oda sıcaklığında ±% 5 tipik toplam çıkış hatası , çıkış telafi gerilimi son derece kararlı ve sensör sıfır manyetik gecikmeye sahiptir.
- Akım büyüklüğü 31 aşırı akım hata çıkışını geçinceye kadar çalışmaktadır.
- -40°C’den 125°C’ye Çalışma sıcaklık aralığıkadardır.
Modül 30V'a kadar giriş geriliminde çalışması için tasarlanmıştır. Daha yüksek voltaj değerlerinin kullanımı tehlike oluşturabillmekte, modülü kullanılırken yüksek akımdan dolayı koruyucu giysiler kullanılmalı, devreyi nitelikli bireylerin gözetiminde kullanmanız tavsiye edilir.
Özellikler:
- Akım hassasiyeti : 0.045V/A(Vcc=3.3V)
- Minimum Çalışma Voltajı : 3V
- Maksimum Çalışma Voltajı : 5.5V
- Çalışma Akımı : 4mA

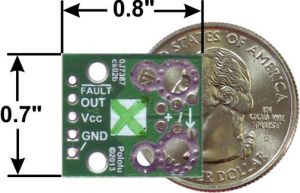

- Boyutları : 1,8x2,0 cm
- Ağırlığı : 1.0 gr
