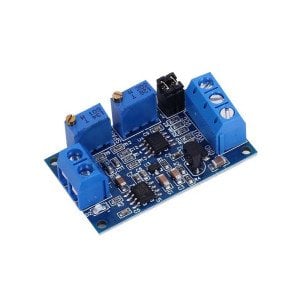

4-20mA için 0-5V Çıkışlı Çevirici
4-20mA için 0-5V Çıkışlı Çevirici
Akım-voltaj sinyali çevirme modülü, çalışma sırasında ayrı bir işletim güç kaynağı gerektirir.
Kontrol sinyali iletimi sürecinde, gerilim sinyali, iletim mesafesinin artmasıyla zayıflayacaktır, akım iletiminin kullanımı, sinyal zayıflamasını önleyebilir.
Bu modül, akım sinyalini bir voltaj sinyaline ve bir sinyal tespit birimine dönüştürmek için akım sinyali iletiminin sonu için kullanılır.
Teknik Özellikler
Çalışma güç kaynağı: DC 7-30v
Giriş sinyali: 4-20mA
Çıkış sinyali: 0-5V
Sıcaklık kayması: ± 100ppm/ Celsius
Ortam sıcaklığı: -10-60 Celsius
Depolama sıcaklığı: -20-85 Celsius
Atmosferik basınç: 86-106KPa
Boyutlar: 40x25x12mm
Kullanım için önlemler:
1. Pozitif ve negatif giriş ve çıkışı yanlış bağlamayınız, aksi takdirde modüle zarar verir.
2. Kurulumdan sonra, kablolamanın doğru olup olmadığı kontrol edilmelidir.
4-20mA için 0-5V Çıkışlı Çevirici Bağlantı Şeması
