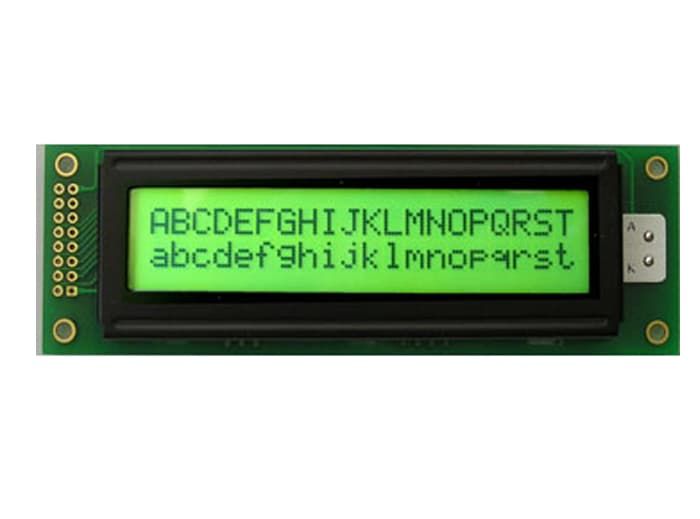

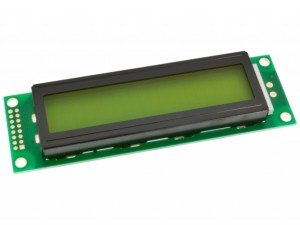

2x20 Yeşil Lcd Ekran 2002A
131,10 TL + KDV
Kategori
Stok Kodu
P271
Fiyat
131,10 TL + KDV
KDV Dahil Fiyat
157,32 TL
Özellikler
Tip: Karakter Ekran
Display formatı: 2x 20 karakter
Kart Boyutu: 116x37mm
Tip: Karakter Ekran
Display formatı: 2x 20 karakter
Kart Boyutu: 116x37mm
Ekran Boyutu: 96.7x36mm
LCD Pin Sembol Bağlantı
1 Vss GND
2 Vdd +5V
3 Vo Kontrast ayarı
4 RS Register seçme pini
5 R/W Data read/write pini.
6 E Enable pini
7 DB0 Data Bus 0
8 DB1 Data Bus 1
9 DB2 Data Bus 2
10 DB3 Data Bus 3
11 DB4 Data Bus 4
12 DB5 Data Bus 5
13 DB6 Data Bus 6
14 DB7 Data Bus 7
15 A LED arka ışık anot (+5V)
16 K LED arka ışık katot (GND)
1 Vss GND
2 Vdd +5V
3 Vo Kontrast ayarı
4 RS Register seçme pini
5 R/W Data read/write pini.
6 E Enable pini
7 DB0 Data Bus 0
8 DB1 Data Bus 1
9 DB2 Data Bus 2
10 DB3 Data Bus 3
11 DB4 Data Bus 4
12 DB5 Data Bus 5
13 DB6 Data Bus 6
14 DB7 Data Bus 7
15 A LED arka ışık anot (+5V)
16 K LED arka ışık katot (GND)
