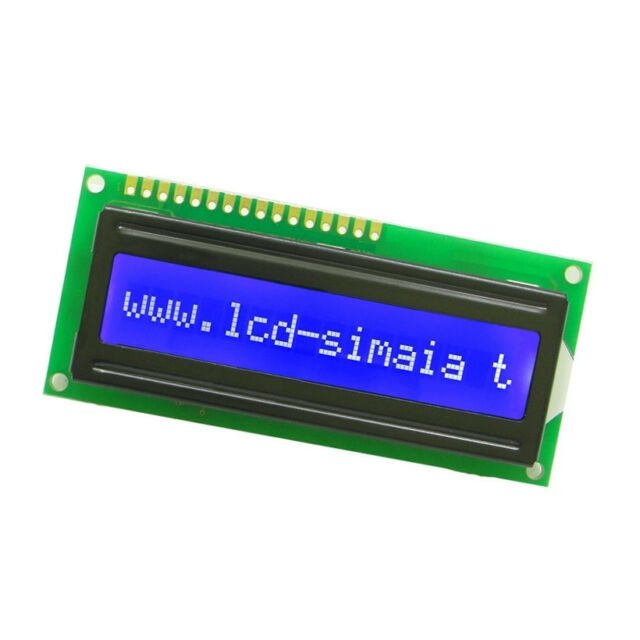

1X16 Mavi LCD Ekran 1601A
Arduino ve diğer mikrokontrolcü projelerinizde kullanabileceğiniz kaliteli bir 16x1 (16 sütun, 1 satır) LCD ekrandır. MAvi zemin Arka LED aydınlatması mevcuttur. 5V gerilim ile çalışır.
Dilediğiniz takdirde bu ekranı Karakter LCD I2C/IIC Dönüştürücü Kartı kullanarak seri arabirim üzerinden haberleşecek şekile dönüştürebilir, böylelikle projelerinizdeki pin sayısını azaltabilirsiniz.
Özellikleri:
+5V ile çalışmaktadır.
Back Lighting özelliğine sahiptir.
LCD arka ışığı olmadan 4mA akım çekmektedir.
Kart Boyutu: 80x36x9.4mm
Ekran Boyutu: 74x27mm
Çalışma sıcaklığı -20 ile +70 derece arasıdır.
Bacak Bağlantıları:
LCD Pin Sembol Bağlantı
1 GND : Toprak
2 Vcc +5V
3 Vo Kontrast ayarı
4 RS Register seçme pini
5 R/W Data read/write pini.
6 E Enable pini
7 D0 Data Bus 0
8 D1 Data Bus 1
9 D2 Data Bus 2
10 D3 Data Bus 3
11 D4 Data Bus 4
12 D5 Data Bus 5
13 D6 Data Bus 6
14 D7 Data Bus 7
15 BLA LED arka ışık anot (+5V)
16 BLK LED arka ışık katot (GND)
