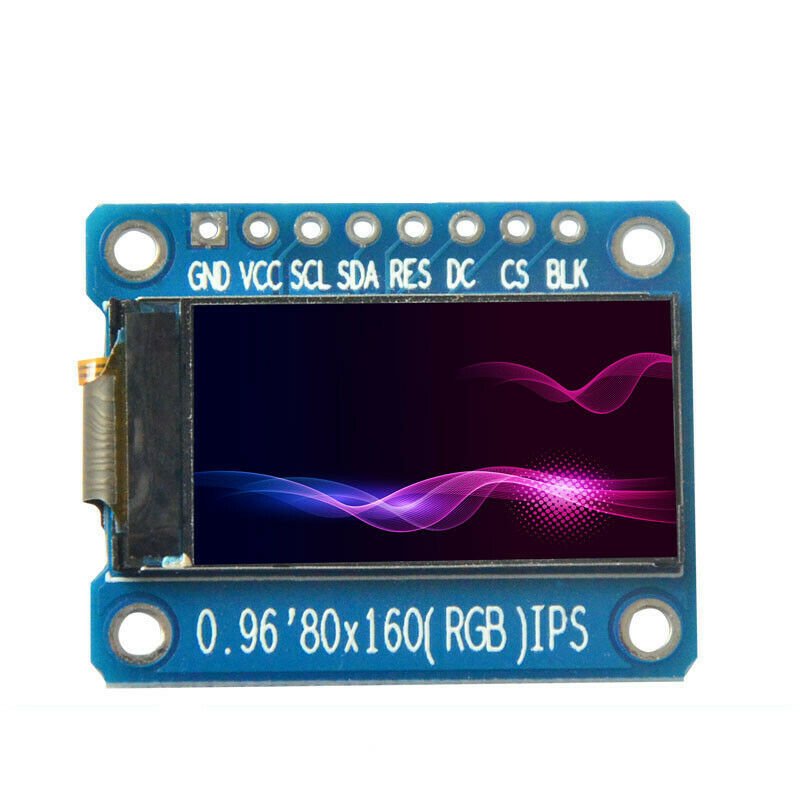

0.96 inch Oled TFT LCD Ekran Modülü 8 pin
138,00 TL + KDV
Kategori
Stok Kodu
P263
Fiyat
138,00 TL + KDV
KDV Dahil Fiyat
165,60 TL
Arduino SPI TFT Ekranı, 0.96 inç ekran boyutundadır. Ekran modu siyah IPS'dir. 8 pinli ürünün bağlantı bilgileri şöyledir:
1-GND: Güç Toprak
2-VCC: Güç +3.3
3-SCL: Seri saat pini
4-SDA: Seri veri girişi
5-RES LCM sıfırlama pini
Bu pin sinyal girişini sıfırlar. Pin düşük olduğunda çipin başlaması zorlaşır. Bu pini normal çalışma sırasında yüksek tutun.
6-DC: Veri / komut seçim ayağı
7-CS: Çip seçimi
8-BLK: Arka ışık kontrol pini
Özellikler
Boyut: 0.96 inç
Ekran modu: Normalde siyah IPS
Ekran formatı: Grafik 80RGB * 160 Dot-matrix
Giriş verileri SPI arayüzü
Sürücü IC ST7735S
Boyutlu anahat: 24 (W) * 30 (H) * 2.8 +/-0.1 (T) mm
Çözünürlük: 80RGB * 160 nokta
LCD aktif alan 10.8 (W) * 21.7 (H)
Nokta aralığı 0.135 (H) x 0.1356 (V) mm
Görüntüleme yönü: Tüm görünüm
Çalışma sıcaklığı: -20 ~ 70 ° c
1-GND: Güç Toprak
2-VCC: Güç +3.3
3-SCL: Seri saat pini
4-SDA: Seri veri girişi
5-RES LCM sıfırlama pini
Bu pin sinyal girişini sıfırlar. Pin düşük olduğunda çipin başlaması zorlaşır. Bu pini normal çalışma sırasında yüksek tutun.
6-DC: Veri / komut seçim ayağı
7-CS: Çip seçimi
8-BLK: Arka ışık kontrol pini
Özellikler
Boyut: 0.96 inç
Ekran modu: Normalde siyah IPS
Ekran formatı: Grafik 80RGB * 160 Dot-matrix
Giriş verileri SPI arayüzü
Sürücü IC ST7735S
Boyutlu anahat: 24 (W) * 30 (H) * 2.8 +/-0.1 (T) mm
Çözünürlük: 80RGB * 160 nokta
LCD aktif alan 10.8 (W) * 21.7 (H)
Nokta aralığı 0.135 (H) x 0.1356 (V) mm
Görüntüleme yönü: Tüm görünüm
Çalışma sıcaklığı: -20 ~ 70 ° c
